土工材料檢測之土工布抗酸堿液性能檢測詳解

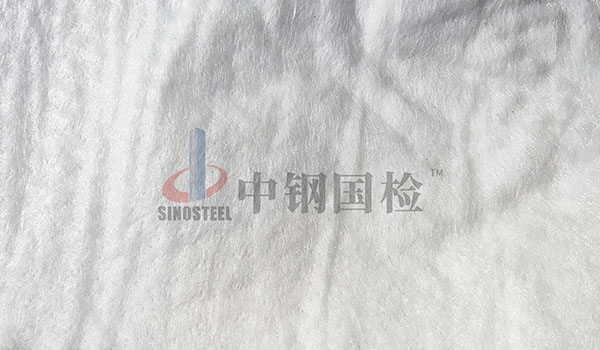

土工布是一種用于土木工程和建筑工程的重要材料，具有強(qiáng)力高、耐腐蝕性好、透水性好、施工方便等特點，因此在各項工程建設(shè)中應(yīng)用十分廣泛。



在實際應(yīng)用中，酸性或堿性環(huán)境都會對土工布的性能產(chǎn)生不同程度的影響。通常來說，使用環(huán)境PH值在4-9之間，土工布的性能不會發(fā)生太大改變。但是，在PH值較低或較高的環(huán)境下，土工布的性能會顯著下降，甚至失去使用價值。



為了更好地發(fā)揮土工布自身的作用，提升土木工程質(zhì)量，準(zhǔn)確評價土工布的各方面性能非常重要，耐酸堿性試驗是評價土工布化學(xué)穩(wěn)定性的試驗之一。



試樣要求

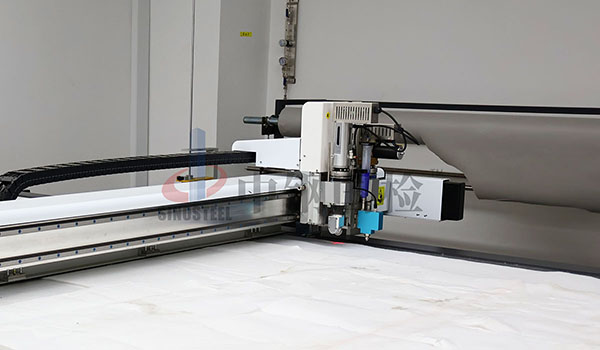

在對土工布產(chǎn)品進(jìn)行取樣時，應(yīng)遵循一定的原則。所選卷裝土工布應(yīng)無破損，卷裝成原封不動狀，卷裝頭兩層不應(yīng)取做樣品。在卷裝上沿著垂直于機(jī)器方向的整個寬度方向裁取足夠長的樣品以制備試樣。





按照相關(guān)要求從樣品上剪取三組試樣，每組各含5塊試樣，一組用作耐酸液的浸漬樣，一組用作耐堿液的浸漬樣，一組用作對照樣。所裁取的試樣應(yīng)均勻，不得有污垢、折痕、孔洞或其他在生產(chǎn)加工過程中產(chǎn)生的可視缺陷。用于單位面積質(zhì)量測定的試樣，每塊尺寸至少為100mm×100mm，用于尺寸變化和拉伸性能測定的試樣，每塊尺寸至少300mm×50mm，機(jī)織土工布每塊試樣的尺寸至少300mm×60mm，復(fù)合土工布應(yīng)分別評定各層的耐酸、堿液性能。



試驗過程

按照相關(guān)標(biāo)準(zhǔn)規(guī)范要求對土工布試樣進(jìn)行調(diào)濕至平衡狀態(tài)，調(diào)濕期間應(yīng)使空氣能暢通地流過土工布試樣。然后按照相關(guān)規(guī)定測定5塊試樣的單位面積質(zhì)量，并計算其平均值，修約至1g/㎡。



分別在5塊試樣的中部沿長度方向畫一條中心線，在垂直于長度方向，相距至少250mm處作兩條標(biāo)記線，沿中心線測量兩個標(biāo)記線之間的距離，并計算其平均值，對試件進(jìn)行浸漬前的拉伸性能測定。

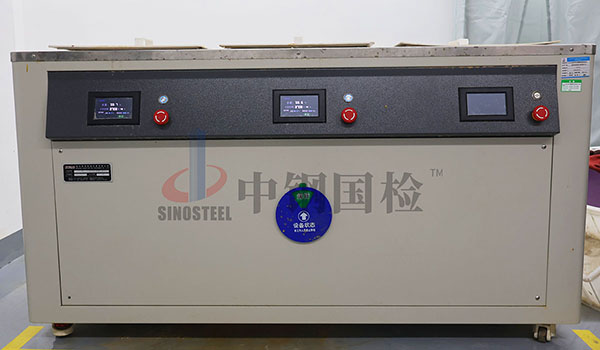

按要求準(zhǔn)備一定量的試驗用無機(jī)酸（0.025mol/L硫酸溶液）和無機(jī)堿（氫氧化鈣飽和懸浮液）液體，應(yīng)能使試樣完全浸沒，兩種液體的溫度均為（60±1）℃。將土工布試樣在不受任何有效機(jī)械應(yīng)力的情況下置于容器中，試樣之間、試樣與容器壁之間以及試樣與液體表面之間的距離至少為10mm，試樣分別在兩種液體中浸漬3天。





氫氧化鈣應(yīng)連續(xù)攪拌，硫酸每天至少攪拌一次；測定并記錄液體的初始pH值，并使初始pH值在浸漬過程中得到保持，液體和試樣均應(yīng)避光放置。將對照樣在溫度為（60±1）℃的水中浸漬1小時。



浸漬樣從液體中取出后在水中清洗，然后再0.01mol/L的碳酸鈉溶液中清洗，最后再在水中清洗，確保充分清洗。當(dāng)滌綸土工布從氫氧化鈣浸漬液中取出后，需按照要求去除附著的對苯二酸鈣晶體。清洗和浸漬試樣所用的水需符合要求。最后將試樣在室溫下干燥或在60℃溫度下干燥，且干燥過程中不應(yīng)對試樣施加過大應(yīng)力。



浸漬試驗完成后，應(yīng)按照要求對浸漬樣和水浸漬后的對照樣進(jìn)行表觀檢查、質(zhì)量測定、尺寸測定、拉伸性能測定等方面的測試，并分別計算試樣在酸、堿液體中浸漬后的性能變化。對于有損傷的機(jī)織土工布試樣，可用放大250倍的顯微鏡觀察浸漬樣和對照樣之間的差異，以評定浸漬樣紗線的破壞程度。





結(jié)語

雖然土工布優(yōu)勢顯著，但在應(yīng)用中也應(yīng)充分考慮到環(huán)境實際情況，不僅要在采購、運輸、施工等環(huán)節(jié)把好質(zhì)量關(guān)，更要結(jié)合項目情況及土工布自身特征做好質(zhì)量檢測，避免出現(xiàn)嚴(yán)重影響土工布產(chǎn)品性能發(fā)揮的情況，必要時充分采取有效措施，保證實現(xiàn)其應(yīng)用目標(biāo)。
