單根絕緣電線電纜火焰垂直蔓延試驗，詳細到每一步

阻燃電線電纜是為在電線電纜遇到火焰燃燒后，僅延燃有限距離而能夠自然熄滅的電線電纜，其根本特性是在火災的情況下有可能被破壞而不能運行，但是可以阻止火勢的蔓延，從而避免造成更大的損失。而對于其耐火性能是否滿足使用需求，或是否符合相關規定，還需要根據相關的試驗來判斷。

標準依據

GB/T 5023.1-2008《額定電壓450/750V及以下聚氯乙烯絕緣電纜 第1部分：一般要求》；

GB/T 5023.3-2008《額定電壓450/750V及以下聚氯乙烯絕緣電纜 第1部分：固定布線用無護套電纜》。

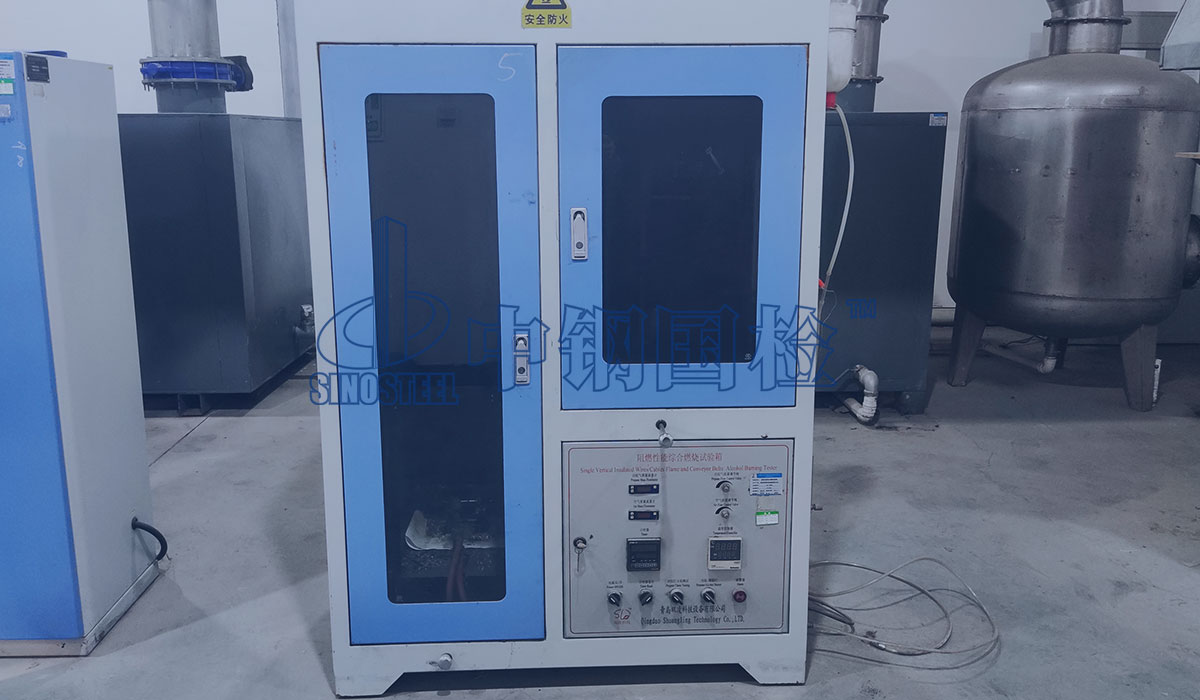

試驗裝置

試驗裝置主要應由以下三個部分組成：

• 一個符合規定尺寸大小、正面敞開、頂部和底部封閉的金屬罩；
• 一個符合標準要求的引燃源；
• 一個試驗期間不通風的合適大小的箱子，要求能配備除去燃燒時釋放出來的有害氣體的裝置，并能保持合適溫度。

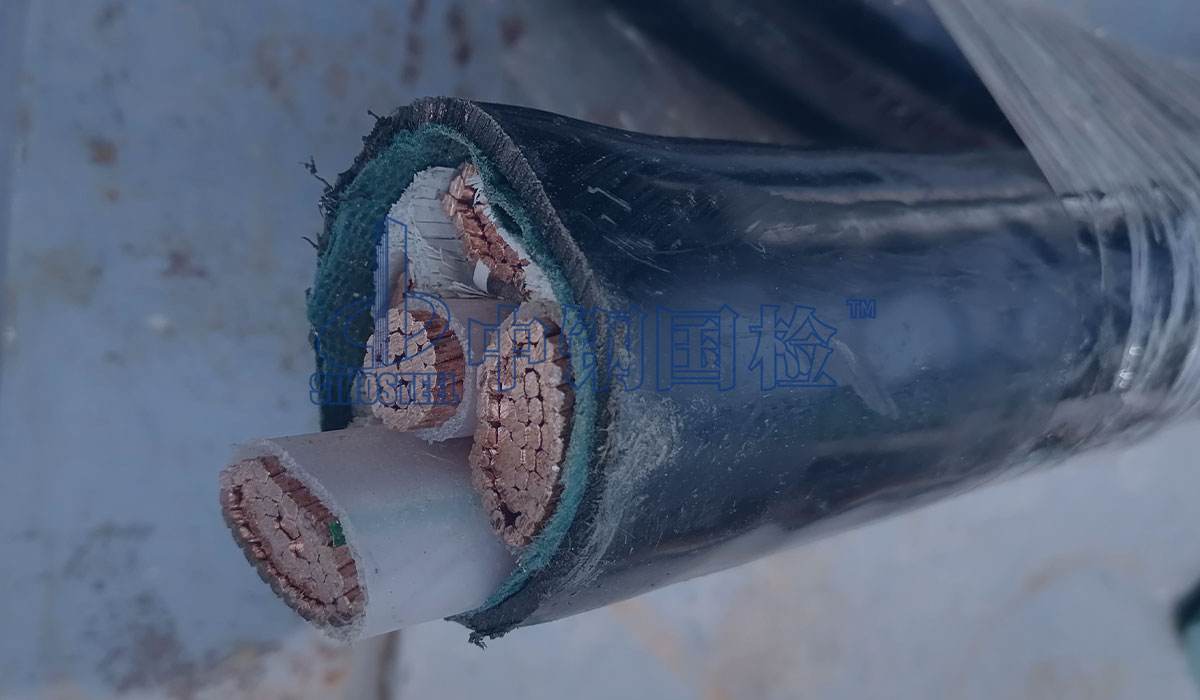

試樣準備

從樣品上截取一根長600mm±25mm的電線電纜，在規定溫度和濕度條件下調節至少16h；如果電線電纜表面有涂料或者清漆涂層，在調節前應先在規定溫度下放置一定時間。



試樣安裝

試樣安裝前應進行校直處理，并用合適的銅絲固定在兩個有一定距離的水平的支架上，垂直放在提前準備好的試驗用金屬罩中間，并使試樣下端與金屬罩底面保持規定的距離。



供火試驗

點燃噴燈，將燃氣和空氣調節到推薦的流量，調整好噴燈與試樣的垂直軸線所成夾角至規定大小，過程中噴燈位置應使藍色內錐的尖端正好觸及試樣表面，同時接觸點位置也應符合相關要求。

根據試樣外徑大小選擇相應的供火時間并連續供火，完成規定時間的供火后，將噴燈移開并熄滅噴燈火焰。

對于非圓形電纜，在選擇供火時間時，應實際測量電纜周長并換算成等效直徑；火焰接觸點也應保證在合適位置，如對于扁電纜，火焰接觸點應在電纜扁平部分的中部。

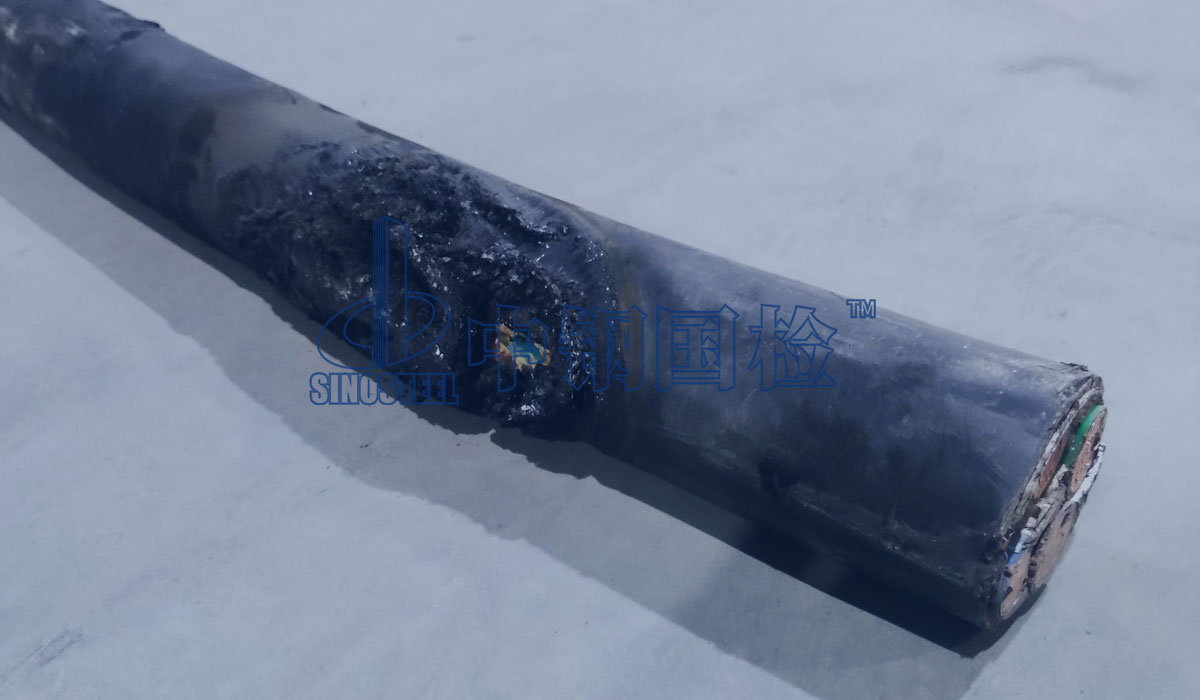

試驗結果評價

將完成供火燃燒后的試樣擦凈，測量上支架下緣與炭化部分上起始點之間的距離和上支架下緣與炭化部分下起始點之間的距離，并記錄相關數據。

具體測量中，如果原來的表面未損壞，則所有能擦掉的煙灰可忽略不計；非金屬材料的軟化或任何變形也可忽略不計。

注意事項

試驗時應嚴格按照相關規范進行操作，并采取相應保護措施，以預防操作人員受到煙霧、有毒產物、火災或爆炸等方面的傷害。

此外，不同用途或不同生產工藝的絕緣電線電纜，相關的產品標準也可能會有所不同，在試驗方法的選擇上應根據實際要求進行，切勿想當然地去操作。
