混凝土“鹽霜”危害大？用數(shù)據(jù)科學檢測混凝土析出體結(jié)晶

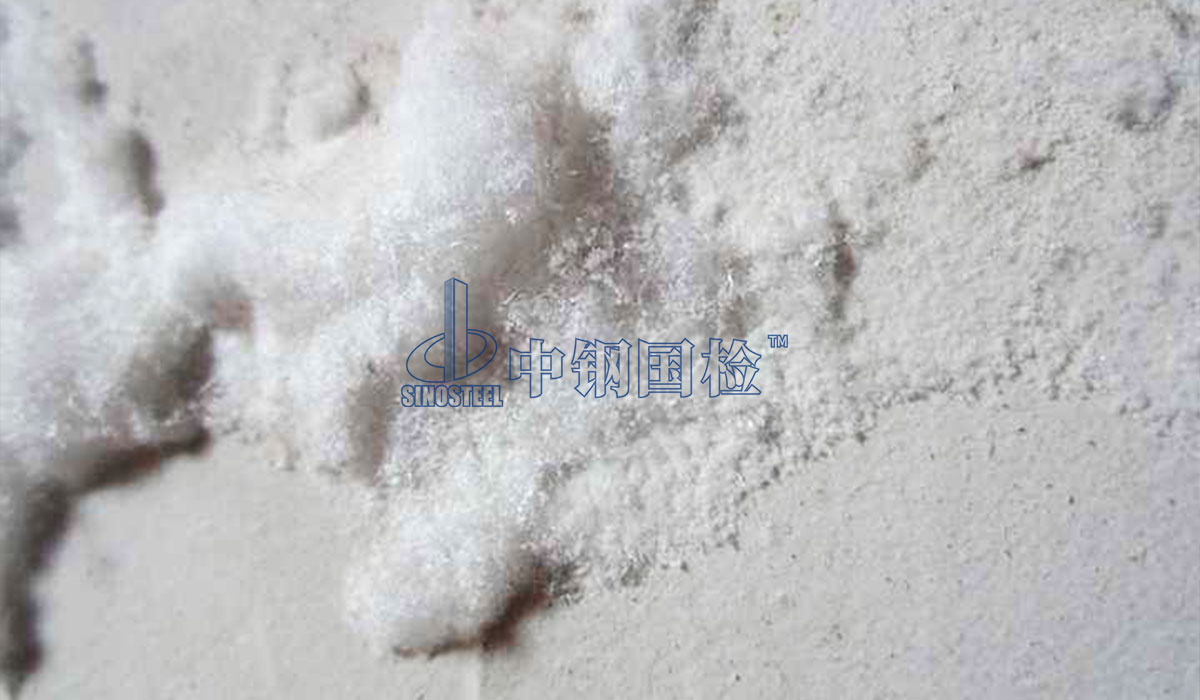

近年來，由于耐久性不足而導致混凝土結(jié)構(gòu)破壞的現(xiàn)象逐漸增多，混凝土耐久性問題越來越受到人們的重視。在混凝土工程施工后，有時會在混凝土表面出現(xiàn)像白色鹽霜一樣的東西，給整體美觀度造成嚴重影響。其實，所謂的“鹽霜”，即由混凝土析出體結(jié)晶而形成，除了影響美觀，還會對混凝土結(jié)構(gòu)的其他方面造成影響，所以我們需對其有更加清晰的認識。



結(jié)晶形成條件

混凝土析出體結(jié)晶是指混凝土表面析出像霜一樣的結(jié)晶物的現(xiàn)象，是一種復雜的物理、化學和物理化學過程，其形成與混凝土的密實度、吸水率及表面孔隙度等因素密切相關。

眾所周知，混凝土是由集料、膠凝材料、水和一些外加劑等拌和而成，但混凝土并不是幾種材料簡單的混合，而是在原材料以一定的比例混合后，又經(jīng)過一系列復雜的理化過程而形成。在混凝土應用過程中，很多理化反應過程并沒有停止，也正因如此才會出現(xiàn)結(jié)晶體，但結(jié)晶體的形成需滿足一定的條件：

(1)混凝土中可溶性鹽或堿的存在；

(2)存在有大量溶解可溶性鹽或堿的水；

(3)具有溫濕度差或壓力差的外界環(huán)境；

(4)具有反復干濕循環(huán)和冷熱交替的外界環(huán)境；

(5)具有適合的析出通道（混凝土中的毛細管或毛細孔）。

滿足這些條件后，在內(nèi)因和外因的共同作用下，混凝土表面就會逐漸形成一層結(jié)晶體，如果條件遭到破壞，或者無法同時滿足其需要的所有條件，結(jié)晶體也就無法形成。



結(jié)晶的危害

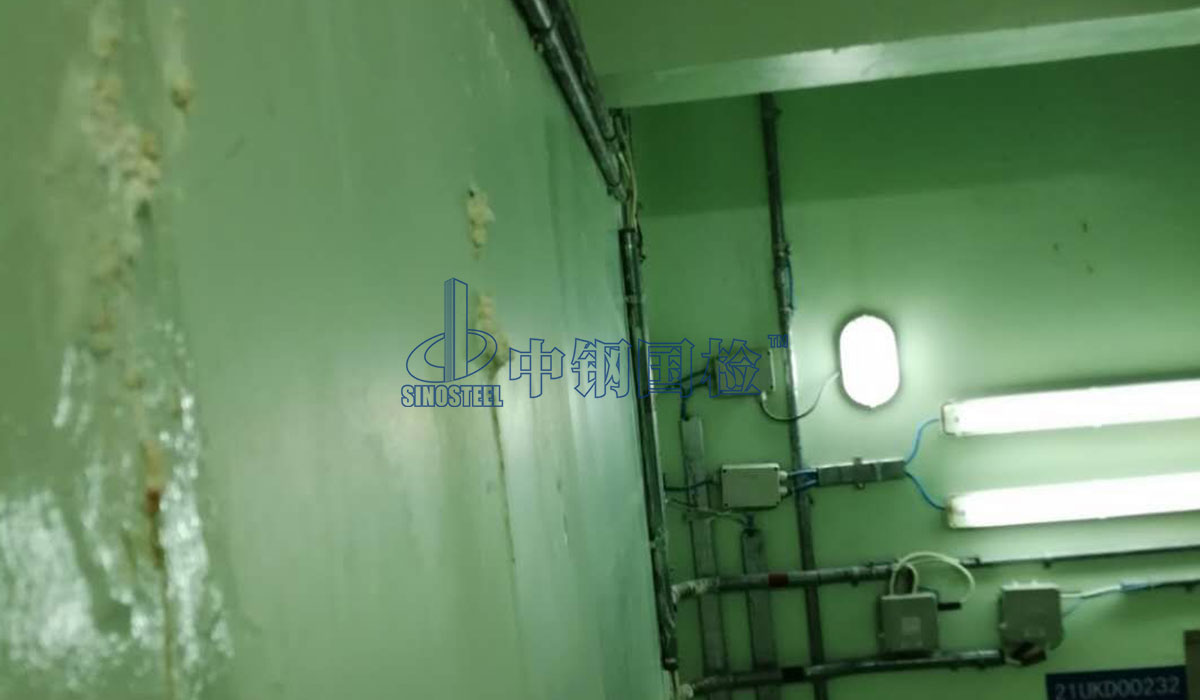

混凝土滲出體結(jié)晶附于混凝土結(jié)構(gòu)表面，與結(jié)構(gòu)本身形成較大的色彩反差，會直接影響混凝土結(jié)構(gòu)物的美觀度。尤其是當混凝土用于裝飾時，結(jié)晶體對其美觀度的影響會使其使用價值大打折扣，甚至還會因此使各相關方產(chǎn)生不必要的糾紛。



此外，混凝土析出體結(jié)晶還隱藏著其他對混凝土結(jié)構(gòu)造成破壞的風險。隨著時間的推移，混凝土結(jié)構(gòu)自然干燥失水或某些部位不斷碳化，導致收縮開裂等現(xiàn)象的發(fā)生，為析出體結(jié)晶創(chuàng)造了條件。如果結(jié)晶體不是在表面析出而是在毛細管（孔）中析出，混凝土結(jié)構(gòu)內(nèi)部就會產(chǎn)生結(jié)晶壓力，從而導致結(jié)構(gòu)遭到破壞。此外，隨著混凝土結(jié)構(gòu)不斷出現(xiàn)的理化反應，析出體結(jié)晶還會通過其他方式對混凝土結(jié)構(gòu)產(chǎn)生破壞性的影響。

不僅是力學性能，由于析出體結(jié)晶化學成分的關系，隨著時間的推移，其體積可能在一定條件下出現(xiàn)嚴重縮小，從而造成混凝土表層孔隙增多、致密度下降，導致混凝土碳化速度和程度加劇。如果混凝土出現(xiàn)嚴重的析出體結(jié)晶現(xiàn)象，會使混凝土表層結(jié)構(gòu)疏松、強度降低，導致抗磨性、抗?jié)B性、抗凍性、抗碳化性降低，最終耐久性遭到破壞，影響其安全性能。



成分分析

雖然普通混凝土施工后一段時間內(nèi)，由于析出體結(jié)晶造成的空隙會得到自動愈合，并不會給整體結(jié)構(gòu)強度和耐久性造成根本性的影響，但這并不代表其沒有危害性。要弄清楚結(jié)晶體對混凝土結(jié)構(gòu)的影響，就需要先弄清楚這些結(jié)晶體是由哪些物質(zhì)成分構(gòu)成?？梢砸罁?jù)GB/T 17359-2012《微束分析 能譜法定量分析》中的方法，從混凝土結(jié)構(gòu)表面結(jié)晶處取一定量的化學晶體進行成分分析。

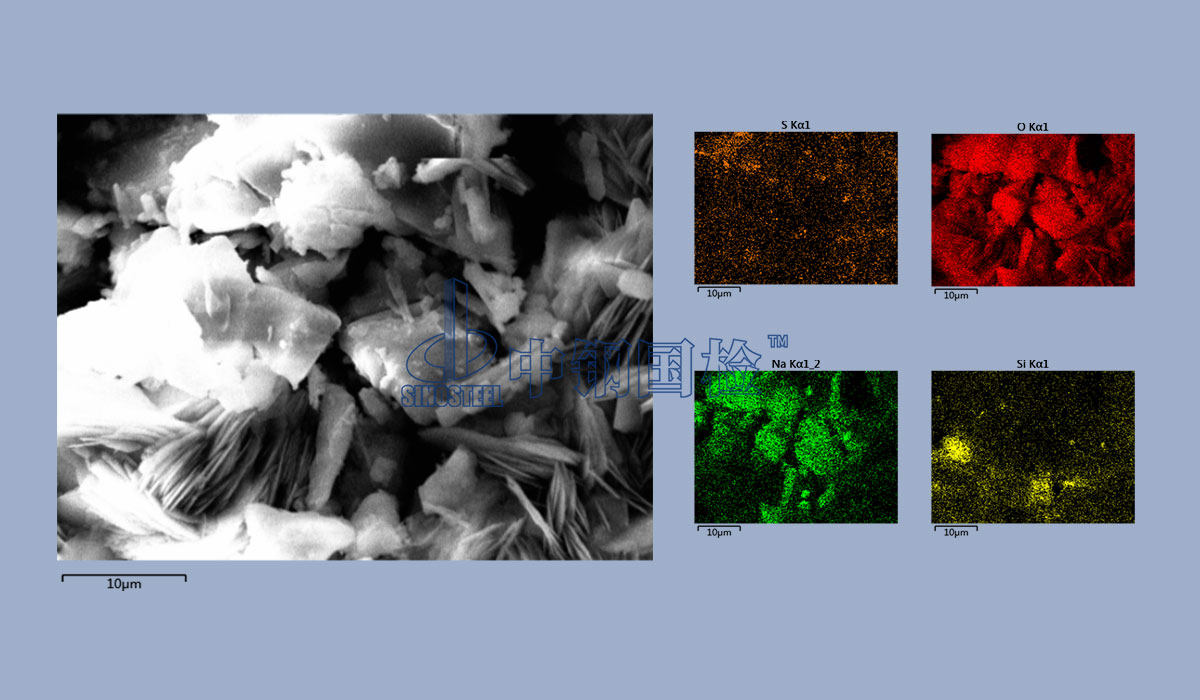

首先對不同區(qū)域位置的混凝土析出體結(jié)晶樣品進行不同放大倍數(shù)的形貌和能譜分析，據(jù)此判斷樣品的化學成分和元素組成。

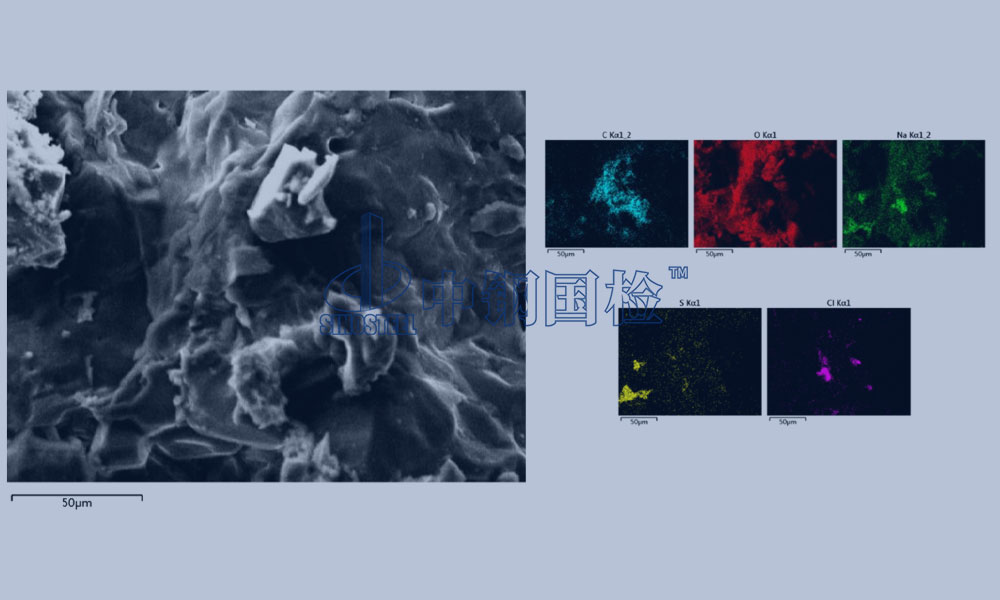

按照相關規(guī)范要求，在對相關樣品進行掃描電鏡測試時，有時候不難發(fā)現(xiàn)樣品不同區(qū)域位置晶體形貌差異會比較大，樣品中化合物種類較為多樣，與普通水泥水化產(chǎn)物形態(tài)并不一致。將所獲得所有數(shù)據(jù)及圖像信息進行綜合，采用科學的方法進行分析，結(jié)合專業(yè)的知識，最終對所分析樣品作出判斷。



結(jié)語

通過對結(jié)晶成分及形貌進行分析，可以更好的了解晶體成因，以便有針對性的采取預防及應對措施，以盡可能地避免此類現(xiàn)象的發(fā)生。也能根據(jù)相關數(shù)據(jù)進行分析判斷，發(fā)現(xiàn)混凝土所用原材料、外加劑和混凝土配合比存在的一些隱性問題，為建設領域的技術(shù)進步提供支撐。通過檢測得出的數(shù)據(jù)結(jié)果可以作為建筑質(zhì)量判定的依據(jù)，也能夠為其日常運營維護提供參考，降低可能的潛在風險，所以對混凝土析出體結(jié)晶的檢測始終不容忽視。
