預(yù)應(yīng)力混凝土用鋼材應(yīng)力松弛試驗

應(yīng)力松馳是指構(gòu)件總變形（彈性變形和塑性變形）保持不變，徐蠕變使塑性變形不斷增加，彈性變形相應(yīng)減少，而應(yīng)力隨時間緩慢降低的現(xiàn)象。由于預(yù)應(yīng)力混凝土用鋼材應(yīng)力松弛現(xiàn)象的存在，會導(dǎo)致整體結(jié)構(gòu)受力發(fā)生變化，從而影響工程的安全性能，因此有必要對預(yù)應(yīng)力混凝土用鋼材進(jìn)行應(yīng)力松弛試驗。



適用對象

本試驗適用于預(yù)應(yīng)力鋼絲、預(yù)應(yīng)力鋼棒、預(yù)應(yīng)力鋼絞線、預(yù)應(yīng)力鋼筋等產(chǎn)品的等溫應(yīng)力松弛性能的測定。



試驗原理

等溫應(yīng)力松弛試驗是在給定溫度下（如無特殊規(guī)定，試驗溫度通常為20℃），將試樣保持一定長度（L₀+△L₀），從給定的初始力開始，測定試樣上力的變化。試驗時，在給定時間內(nèi)力的損失以初始力的百分比進(jìn)行表示。

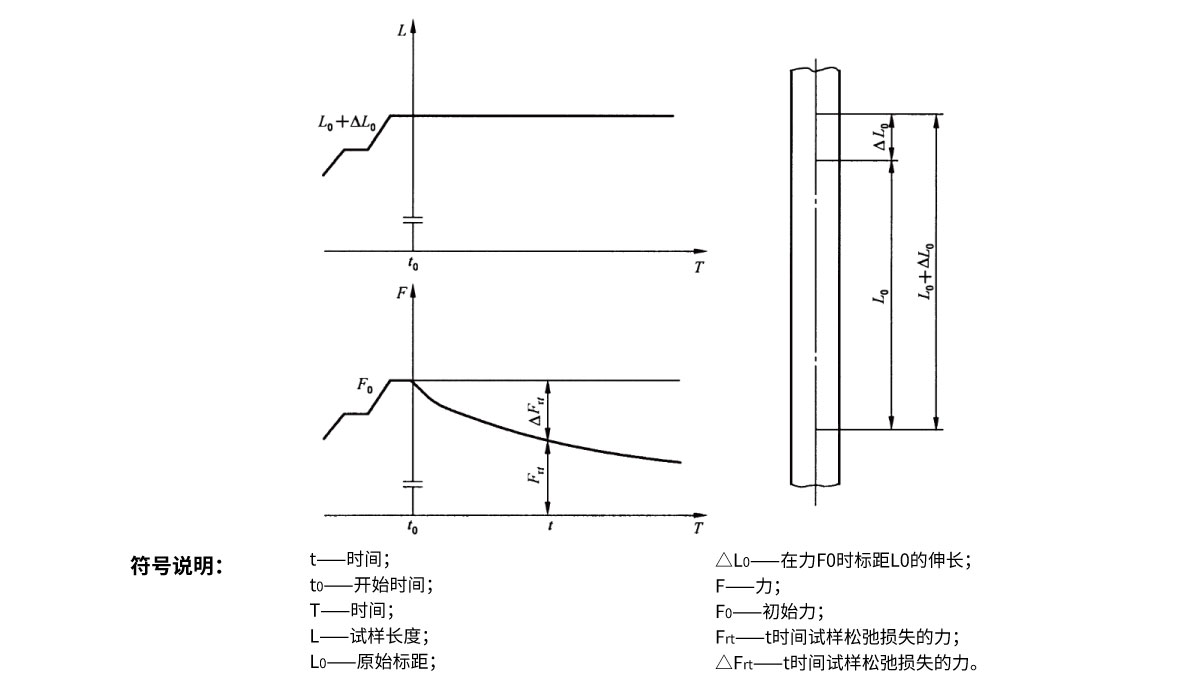

插入原理圖片及圖片符號說明

試樣要求

本試驗所用試樣一般應(yīng)在成品包裝前在成品中截取，如有其他協(xié)議或產(chǎn)品標(biāo)準(zhǔn)規(guī)定，可從其要求或規(guī)定。



試驗設(shè)備

滿足相關(guān)規(guī)范要求和試驗需求的機(jī)架、測力裝置、長度的測量裝置、夾持裝置、加載裝置等設(shè)備裝置。



試驗過程

• 按要求準(zhǔn)備試樣，且試樣在試驗前應(yīng)至少在松弛實驗室內(nèi)放置24h。將準(zhǔn)備好的試樣用夾具夾緊，保證試樣在加載和試驗期間不產(chǎn)生任何滑動。
• 分階段對試樣進(jìn)行力的加載。前20%F₀（F₀為初始力）可按需要加載，20%F₀～80%F₀區(qū)間應(yīng)連續(xù)加載或者分為3個或多個均勻階段，或者以均勻的速率加載，并在6min內(nèi)完成。當(dāng)達(dá)到80%F₀后，應(yīng)連續(xù)加載并在2min內(nèi)完成。
• 當(dāng)達(dá)到初始載荷F₀時，力值應(yīng)在規(guī)定時間內(nèi)保持恒定，達(dá)到規(guī)定時間后應(yīng)立即建立并記錄開始時間，其后對力的任何調(diào)整只能用于保證初始載荷作用下應(yīng)變與初始標(biāo)距之和保持恒定。
• 測量開始時間t₀時刻初始力F₀產(chǎn)生的應(yīng)變，并按標(biāo)準(zhǔn)時間間隔或頻率記錄或測量力的損失。
• 到達(dá)規(guī)定時間后結(jié)束試驗，試驗的時間應(yīng)不少于120h（通常為120h或1000h）。



注意事項

• 當(dāng)樣品是成卷或成捆等形式的包裝產(chǎn)品時，截取試樣應(yīng)防止試樣因發(fā)生塑性變形而可能改變其性能。
• 試驗室的溫度計試樣的溫度應(yīng)保持在20℃±2℃范圍內(nèi)。
• 在整個試驗過程中，力的施加應(yīng)平穩(wěn)，無振蕩。
• 所用試驗機(jī)夾具應(yīng)潤滑良好，防止因試驗機(jī)夾具潤滑不良影響最終試驗結(jié)果。



中鋼國檢優(yōu)勢

• 設(shè)備優(yōu)勢

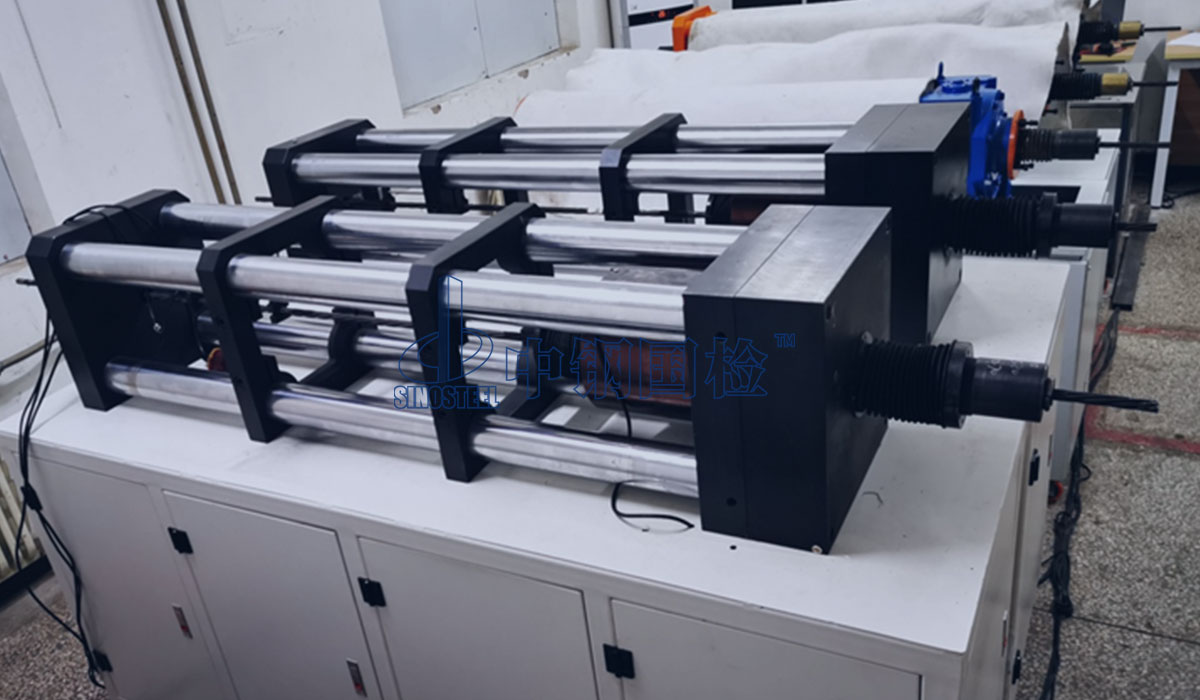

中鋼國檢現(xiàn)有數(shù)十臺松弛試驗設(shè)備，其中包括立式30噸、臥式30噸、臥式60噸、臥式100噸以及臥式250噸等多種型號規(guī)格，能夠同時滿足多種檢測需求。

• 技術(shù)優(yōu)勢

中鋼國檢參與和主持多項標(biāo)準(zhǔn)的起草，擁有多項專利技術(shù)，對標(biāo)準(zhǔn)理解也更加深刻，能夠更好的應(yīng)用于實際檢測當(dāng)中，尤其是在金屬檢測領(lǐng)域，公信力和認(rèn)可度高。

• 經(jīng)驗優(yōu)勢

中鋼國檢37年檢測經(jīng)驗，在松弛試驗及其他多個領(lǐng)域攻克了很多技術(shù)難題，積累的豐富的技術(shù)經(jīng)驗，能夠更好的保證檢測數(shù)據(jù)的準(zhǔn)確性。

• 團(tuán)隊優(yōu)勢

具有專業(yè)的松弛試驗檢測小組，每個環(huán)節(jié)均有專人負(fù)責(zé)，能夠快速完成檢測任務(wù)，有效滿足客戶對檢測報告時效的需要。

• 其他優(yōu)勢

除以上優(yōu)勢，中鋼國檢還具有授權(quán)參數(shù)多、檢測范圍廣、可上門取樣、檢測報告可追溯查詢等諸多優(yōu)勢。
