混凝土梁配件多元合金共滲檢測

多元合金共滲

多元合金共滲即以鋅粉、鋁粉、稀土金屬等材料為主要組分，并根據(jù)需要加入填充組分、活化組分等做成多元滲劑，經(jīng)過真空加溫，使多元滲劑中的金屬原子通過互相擴(kuò)散在鋼鐵表面形成多元合金滲層的表面處理工藝。多元合金共滲是在真空滲鋅的基礎(chǔ)上發(fā)展起來的一種鋼鐵制件防腐處理工藝，是滲鋅工藝的發(fā)展和創(chuàng)新。



多元合金共滲的技術(shù)原理是利用物理、化學(xué)吸附沉積和機(jī)械碰撞使多元金屬粉在工件表面形成鍍層。由于其他金屬元素的引入，使?jié)B層由類似多種合金組成，從而提高滲層的防銹性能。相比真空滲鋅，多元合金共滲在厚度、硬度、耐磨性、韌性和耐蝕性等多方面均獲得更大提高，不僅能節(jié)省更多原料，還具有無氫脆危害等特征。



相關(guān)應(yīng)用

由于多元合金共滲技術(shù)有諸多優(yōu)勢，因此已被廣泛應(yīng)用在多個領(lǐng)域當(dāng)中，而涉及多元合金共滲防腐技術(shù)應(yīng)用的鐵路混凝土梁配件主要包括：支座預(yù)埋板（含聯(lián)結(jié)螺栓）及套筒、防落梁預(yù)埋板及擋塊（含聯(lián)結(jié)螺栓）等支座預(yù)埋配件，連接板預(yù)埋件，T形鋼、U形螺栓等預(yù)埋件，接觸網(wǎng)支柱、下錨拉線等供電用預(yù)埋件。



科學(xué)檢測

若要配件多元合金共滲防腐符合相應(yīng)的規(guī)范要求，需要滿足兩個前提條件：

A.配件材質(zhì)、外觀尺寸、機(jī)械性能等指標(biāo)滿足設(shè)計圖紙及相應(yīng)的技術(shù)文件要求；

B.多元滲劑中的鋅粉、鋁粉、稀土金屬應(yīng)分別滿足相應(yīng)標(biāo)準(zhǔn)規(guī)范規(guī)定的技術(shù)要求。

如果這兩項有其中一項不滿足要求，就無法保證多元合金共滲配件符合相關(guān)技術(shù)條件。但這并不意味著滿足這兩項要求就能夠確保多元合金共滲配件滿足技術(shù)要求，而是還需要通過其他檢測項目來確定。



1、外觀檢測

對于配件多元合金共滲層的技術(shù)檢測，首先應(yīng)對外觀進(jìn)行檢測，在天然散射光線下用目測方法進(jìn)行檢測，外觀應(yīng)色澤均勻，成灰色狀。



2、滲層中金屬元素檢測

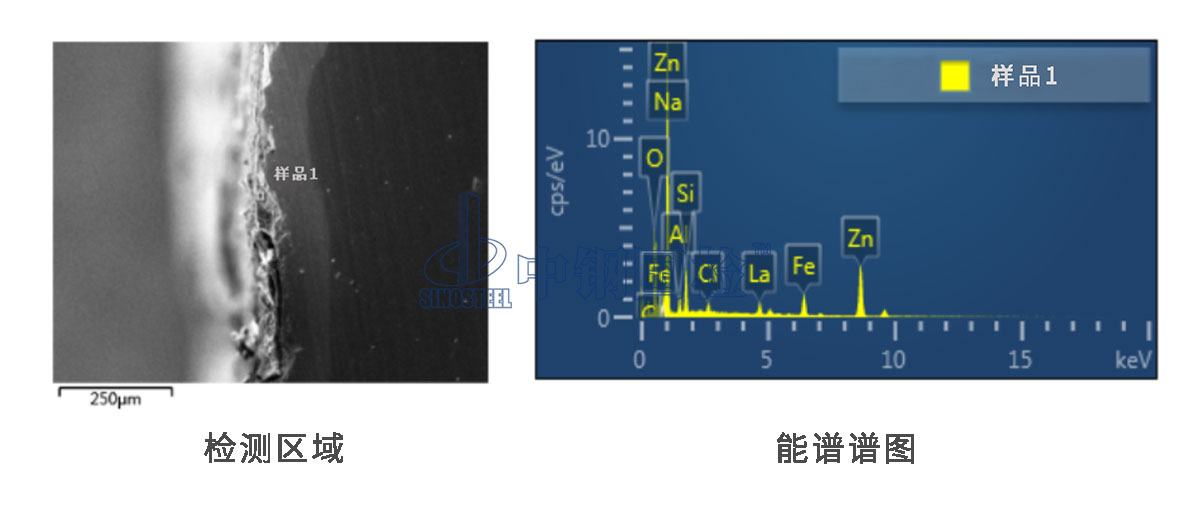

合金共滲層由多種金屬元素組分，采用能譜儀對滲層斷面進(jìn)行成分定性測試，多元合金共滲層在0μm～5μm范圍內(nèi)任取3點，其中至少有一點應(yīng)含有Zn、Al、La、Fe等元素。

3、滲層厚度檢測

對于滲層厚度的檢測，可以采用掃描電鏡方法進(jìn)行，根據(jù)所測得原始數(shù)值計算最終結(jié)果。也可按照GB/T 4956-2003《磁性基體上非磁性覆蓋層 覆蓋層厚度測量 磁性法》中方法進(jìn)行滲層厚度檢測。但需要強(qiáng)調(diào)的是，當(dāng)對檢測結(jié)果存在異議時，應(yīng)以掃描電鏡方法測定的結(jié)果為準(zhǔn)。



4、滲層表面硬度檢測

試驗一般在10℃～35℃室溫下進(jìn)行，對于溫度較為嚴(yán)格的試驗，室溫應(yīng)為23℃±5℃。將制備好的試樣穩(wěn)固地放置于鋼性試臺上，使壓頭與試樣表面接觸，按要求垂直于試驗面施加試驗力，并保持試驗力10s～15s（特殊材料試樣除外）。按照試驗相關(guān)規(guī)范進(jìn)行試驗結(jié)果的計算和測量，其結(jié)果應(yīng)不小于基體硬度。

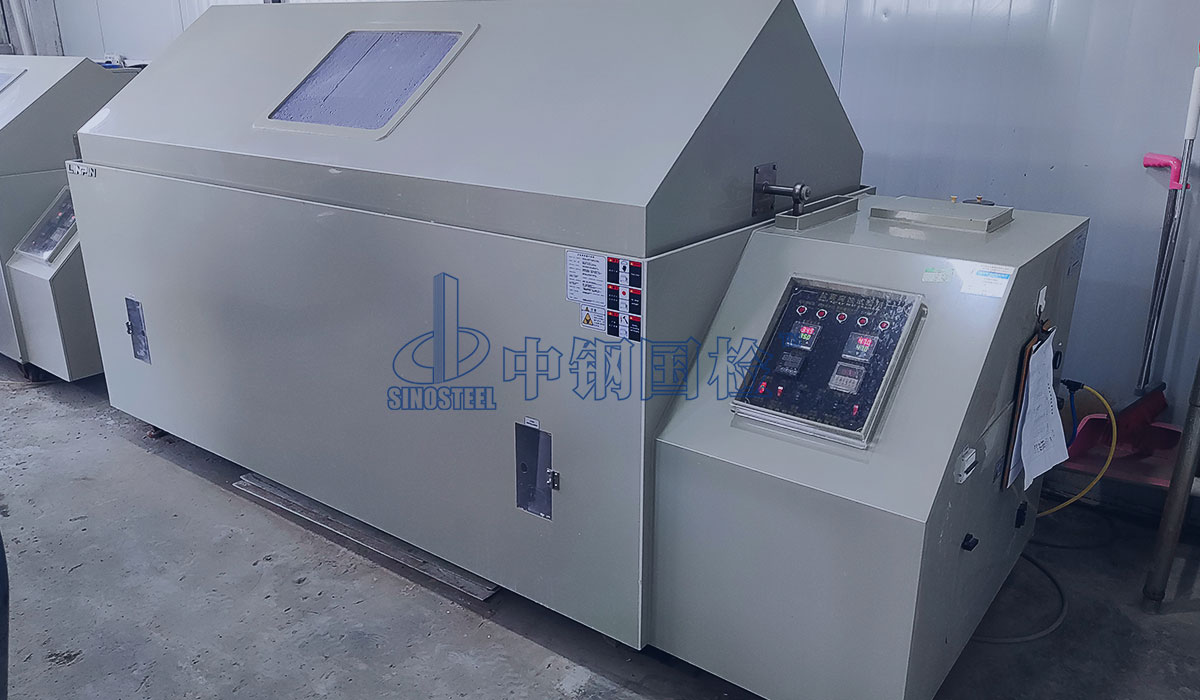

5、耐鹽霧性測定

耐鹽霧性是采用多元合金共滲防腐技術(shù)配件較為重要的性能之一，在進(jìn)行耐鹽霧性測定時應(yīng)分情況而定。普通配件耐鹽霧性測定直接根據(jù)GB/T 10125-1997的規(guī)定進(jìn)行，而大型配件在檢驗前應(yīng)進(jìn)行切割取樣，且斷面根據(jù)相關(guān)規(guī)范規(guī)定進(jìn)行封閉處理。



6、螺栓、螺母公差配合檢驗

采用經(jīng)計量檢定合格的通止規(guī)對螺栓、螺母公差配合進(jìn)行檢驗。
