塑料排水板質量檢測項目及檢測方法

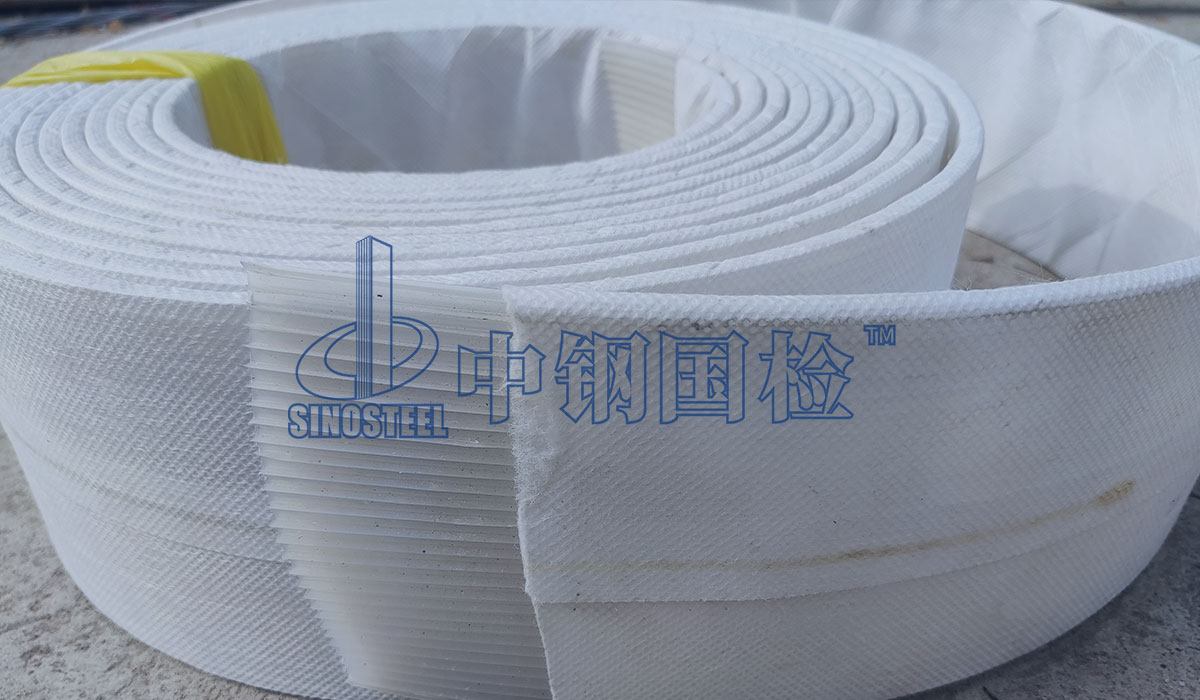

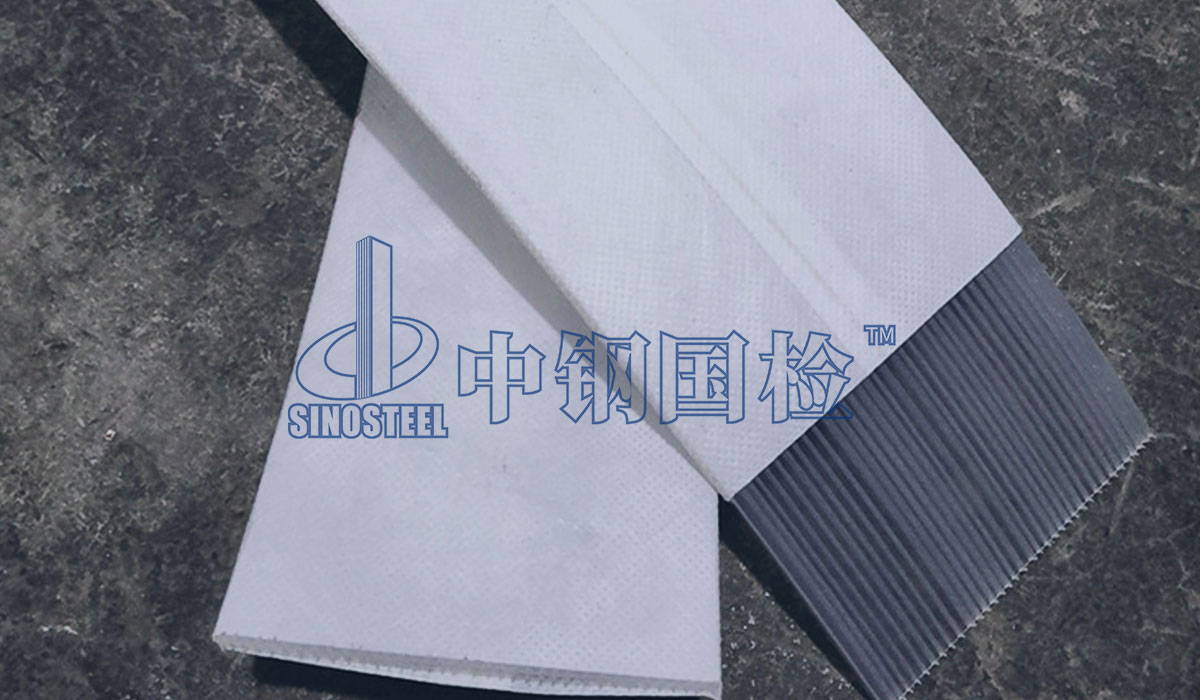

塑料排水板是由濾膜包覆芯板構成的復合土工合成材料，可以有效隔離周圍土顆粒并使土中水分沿著芯板和濾膜構成的豎向通道排出，具有良好的排水性能，因此被廣泛應用于軟基加固工程中。塑料排水板具有獨特的結構形態，應用于工程結構中可以快速有效導排水，大大減少甚至消除防水層的靜水壓，以此達到主動防水的效果。

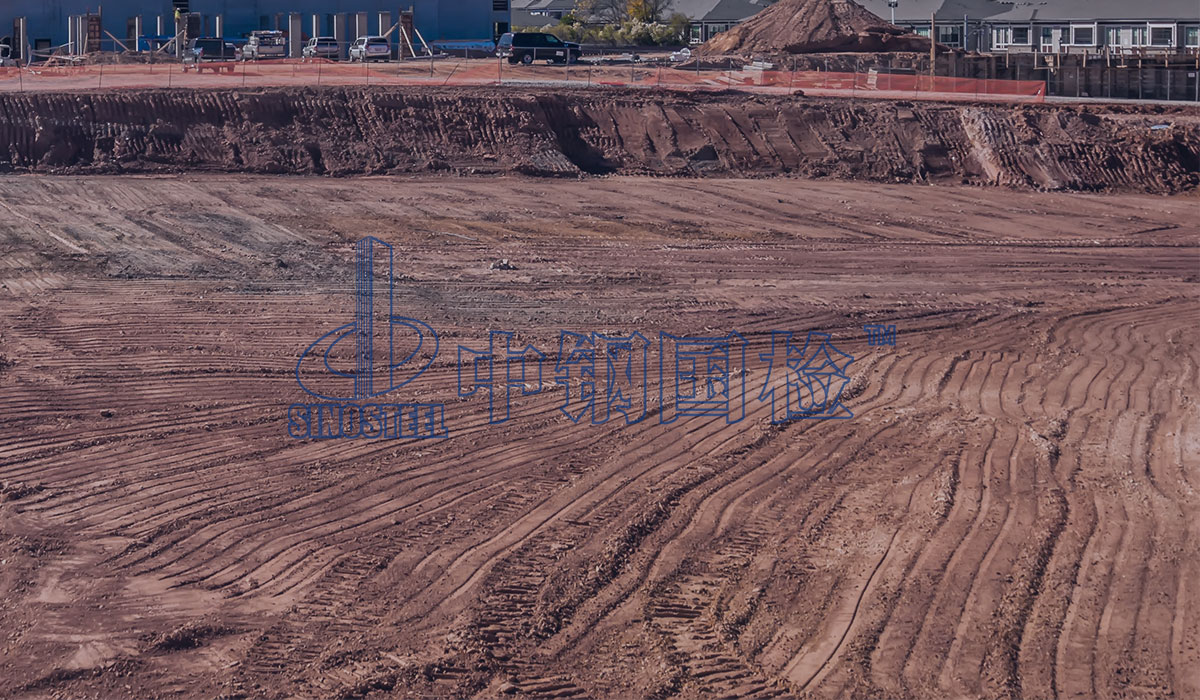

塑料排水板是軟基加固中重要的一環，在公路、碼頭、水閘等軟基加固工程中應用廣泛，以加速軟土固結。其質量的好壞直接影響排水加固的效果，因此加強對塑料排水板質量的試驗檢測具有重要的意義。



標準依據

1. SL 235-2012《土工合成材料測試規程》；
2. JTS 206-1-2009《水運工程塑料排水板應用技術規程》；
3. Q/CR 549.6-2017《鐵路工程土工合成材料 第6部分：排水材料》；
4. 其他標準規范及技術要求。



檢測方法

• 外觀檢測

按照要求抽取試樣，采用目視等方法對塑料排水板芯板及濾膜進行檢測，芯板應無接頭、表面平滑、無空洞和氣泡、齒槽分布均勻，槽型塑料排水板芯板槽齒應無倒伏現象。采用粘合法時，粘合縫應連續且縫寬需符合要求；采用縫合法時，縫線應在一個槽內且連續，縫合針眼距滿足相應要求。每卷塑料排水板濾膜接頭數量與接頭搭接長度應符合相關技術要求。





• 斷面尺寸檢測

根據現場檢測和室內檢測的不同，按照相應的方法選擇規定數量的測點對塑料排水板寬度和厚度進行檢測，可采用游標卡尺進行檢測，并對測得數值進行最終結果計算。不同常用型號的速率排水板斷面尺寸應符合相應的要求。



• 縱向通水量

按要求尺寸裁取試樣，可采用立式或臥式通水量儀進行檢測，水力梯度和側壓力值應滿足試驗要求。側壓力可通過乳膠膜或淤泥土施加到塑料排水板上，采用乳膠膜時，其厚度宜小于0.3mm。通水量測試應在穩定的側壓力和水力梯度下滲流規定時間后進行，每小時測試1次，直到前后兩次通水量差達到規定值，以最后一次測試結果作為塑料排水板的通水量。



• 抗拉強度和延伸率

從樣品上按尺寸要求分別裁取塑料排水板試件、濾膜縱向干態試件及濾膜橫向濕態試件各不少于6個，采用應變控制試驗機以50mm/min的拉伸速率分別對準備好的試件進行檢測，根據所測得試件的延伸率對檢測結果進行綜合判斷和取值。





• 濾膜滲透系數

按規定方法及尺寸裁取試樣，每組試樣應不少于3塊。對體變管、試樣容器及管路系統進行排氣并充滿水，按相關要求及順序裝置試樣。將體變管內油面調至較高位置，調壓閥逐漸加壓至規定值，10min后首次讀數并記錄，同時測記水溫。根據滲水量快慢，每間隔一定時間后讀數一次，直至前后兩次間隔時間內滲水量的差滿足要求，根據所測得數值計算滲透系數。



• 濾膜等效孔徑

將濾膜裁切成有效直徑為200mm的圓形試件，根據要求將不同粒徑規格的標準砂50g分次均布撒于濾膜上，振篩10min，收集并稱量過篩標準砂的質量，計算過篩率。同級粒徑應進行5個試樣的平行試驗，根據過篩率與標準砂粒徑關系曲線確定濾膜的等效孔徑。



• 其他指標

除以上技術指標外，塑料排水板的質量檢測還涉及到單位長度質量、壓屈強度、濾膜粘合縫抗拉強度、濾膜梯形撕裂強度等指標。



在進行質量檢測時，并非所有的指標都要全數檢測，而是可結合實際需求選擇性的進行檢測。為了確保塑料排水板的質量，如果相關要求中明確需要檢測的項目，則是必須要做的，萬不可抱有任何僥幸心理。





注意事項

• 在進行抗拉強度和延伸率試驗時，試件截取時應考慮夾持部分長度，如果試件從夾具中脫落或從夾具鉗口處斷裂，則試驗應視為無效。
• 濾膜濕態抗拉強度的試件應在水中浸泡24h。
• 濾膜滲透系數試驗加壓時應注意油水界面，同時檢查管路和各接頭是否有滲漏。
• 由于塑料排水板可用于不同的項目地基處理中，對于技術指標的具體判定要結合具體項目技術要求，具體問題具體分析，不能一概而論。
