鋼結構工程鋼網架撓度測量與質量檢測

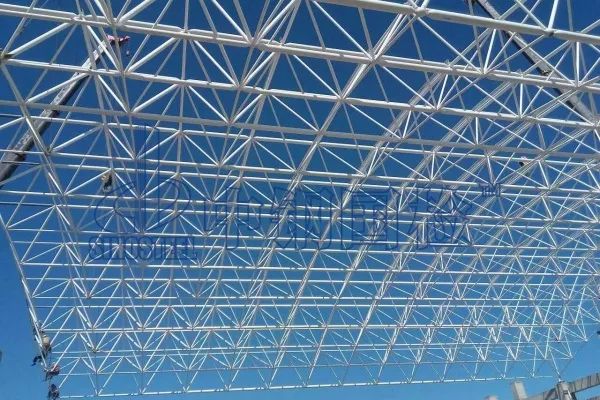

隨著我國經濟和科技的發展，鋼網架結構作為一種新興的建筑工藝，以其高效的受力性能、新穎美觀的形式和快速方便的施工受到人們的青睞，在體育場館、會場中心、文化設施、交通樞紐乃至工業廠房的建設中得到了廣泛的應用。



鋼網架結構一般空間跨度較大，安裝精度要求較高，在網架工程施工中，需要嚴格按照GB 50205-2020《鋼結構工程施工質量驗收規范》、JGJ 8-2016 《建筑變形測量規范》等標準進行檢測及工程質量控制。



其中，撓度的測量作為鋼網架工程交付驗收及建筑物營運管理安全監測的重要一環，撓度值是否符合設計和相關標準要求，是鋼網架自身能否滿足安全性、可靠性使用的重要一項參數。因此，正確的測量出鋼網架結構的撓度值，對工程交付驗收及建筑物安全使用至關重要。



鋼網架撓度測量

1、 高程基點布置

根據檢測現場通視條件，在鋼網架工程地面上布設合理水準點，布設的水準點做閉合水準，精度不低于三等，這樣能保證撓度檢測時檢測點坐標和高程的統一。





2、 坐標系及高程系統

采用獨立坐標系統，方向可以以鋼網架的某條邊長為0方向。采用假定高程系統，以某個水準點為±100標高。



3、撓度觀測點布置及高程測量

GB 50205-2020《鋼結構工程施工質量驗收規范》中11.3.1規定：鋼網架結構總拼完成后及屋面工程完成后應分別測量其撓度值，且所測的撓度值不應超過相應設計值的1.15倍。



檢查數量：跨度24m及以下鋼網架結構測量下弦中央一點；跨度24m以上鋼網架結構測量下弦中央一點及各向下弦跨度的四等分點。在圖紙上選取有代表性的下弦軸線，并記錄選取的各軸線上的螺栓球的半徑和切削量。



（1）鋼網架下弦球高度值采用測距三角高程方式。全站儀在使用前必須經過檢定或校準，在布設好的水準點上安置全站儀，嚴格對中、整平。



（2）設置測站，確定后視后，更改儀器棱鏡常數。照準下弦螺栓球的削平面。為了保證免棱鏡測量的精度，儀器與照準目標的水平距離不宜太遠，大致在此軸線的上下倆軸附近，角度保證在40°~60°。照準下弦球的下切削面上，使激光點盡量靠近球心位置。





（3）測量時，對每個觀測點觀測三次，其互差不大于2mm，并取其平均值作為最終觀測值。



測量出的下弦球螺栓坐標，用于計算螺栓球的水平距離L，同時還可以檢測出螺栓球是否存在水平偏差。



4、鋼網架屋面各軸線觀測點撓度計算

測量兩次螺栓球的高程，根據JGJ 8-2016 《建筑變形測量規范》中7.5.3給出的撓度計算公式，計算出螺栓球球心的沉降量，用于計算網架軸線的撓度。



總結

隨著時代的發展和科技的不斷進步，在高層建筑鋼結構網架的撓度測量中對測量精度的要求越來越高。因此在檢測過程中必須從工程的實際出發，選擇合適的撓度測量方法，并通過對鋼網架結構驗收標準、觀測點的選取布置、撓度值計算等分析，避免檢測過程中錯誤操作的出現，正確檢測鋼網架撓度值，為工程的結構安全把好質量關。
