建筑墻板質量檢測——抗彎荷載試驗

抗彎荷載試驗

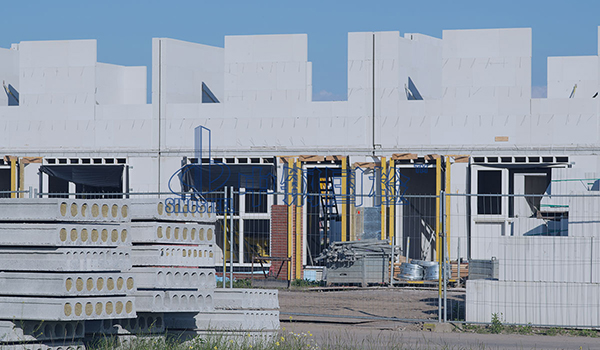

隨著對建筑安全性和施工效率的不斷探索，裝配式建筑已成為建筑行業的新風口，新型墻體材料在國內取得迅速發展，各類建筑墻板更是以獨有的優勢特征，獲得越來越多人的青睞。建筑墻板并非是近些年的新興產品品類，其生產及應用在國內已經有一定的歷史沉淀，行業內也具有成熟的技術標準。

建筑墻板即用于墻體的各類建筑板材，包括大型墻板、條板和薄板等，在施工效率、材料成本、人工費用、產品性能等多方面具有優勢。建筑物的性能與墻體材料或墻板的優劣有著密切的聯系，在生產及應用中，對其質量檢測是不可或缺的重要環節。由于所用材料不同，不同種類墻板的質量把控側重點不同，其中抗彎荷載試驗是墻板較為重要的力學性能試驗之一，通常采用均布荷載法和集中荷載法。



前期準備

儀器設備

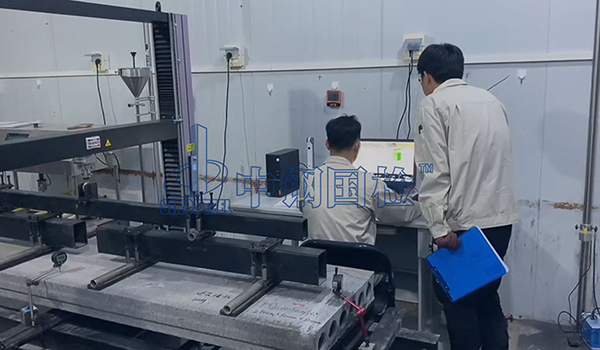

加壓裝置（微機控制電子萬能試驗機，測量范圍0kN-30kN）、鋼卷尺、百分表、試驗架

試驗樣品
取整塊墻板作為試樣，且墻板長度尺寸應不小于2m，墻板長記為L0。

均布荷載試驗

試驗過程
1、將墻板試件放在支座長度大于板寬的兩個平行支座上，支座的間距調整至L（L0-100）mm，兩端伸出長度相同；
2、按照相關要求將墻板試樣裝置于試驗機上，使荷載通過分配梁及壓軸均勻施加于試驗墻板上，根據需要可在墻板上安裝4個百分表，用于測試撓度；
3、空載靜置2min，按規定精確度記錄百分表初始讀數；
4、采用分級施加荷載法，均勻施加荷載P（N）于墻板試件，根據試件重量W（N）及分配梁、壓軸等裝置的總重量WP（N）等數據確定每級荷載P（N）大?。?br />5、每級加荷完成后，靜置2min，直至加荷至墻板產品標準規定的抗彎荷載，靜置5min。若此時試件還未破壞，可繼續對試件按同樣的分級加荷方式施加荷載，直至試件破壞，記錄得到的最大破壞荷載Pmax，墻板的最大均布破壞荷載即為（Pmax+WP）N。
6、每級加荷完成靜置規定時間后記錄百分表的讀數，根據試驗所得數據計算撓度。



集中荷載試驗

一、試驗的必要性
墻板在正常使用的情況下，基本不會受到外力作用而產生彎矩，但長期過程中不排除其會受到人員或物體的推壓，從而對墻板產生局部的外力作用，因這種外力作用的形式為集中荷載形式，因此很有必要對墻板進行集中荷載試驗。

二、試驗過程

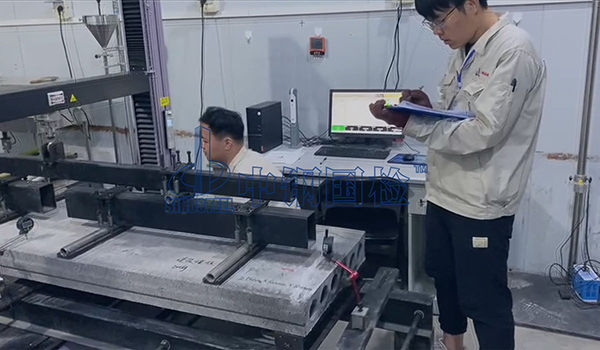

1、將準備好的墻板試件放在支座長度大于 板寬的兩個平行支座上，支座的間距調整至L（L0-100）mm，兩端伸出長度相同。
2、試件正面朝上置于支座上，壓桿直徑為φ34的圓鋼，使平板中心線與加荷桿中心重合。
3、集中荷載試驗加載程序、分級荷載量、每級荷載的加載時間與均布荷載試驗相同，按同樣的分級加荷方式直至試件破壞，所得最大破壞荷載即為墻板的最大集中破壞荷載。具體過程前文已有詳述，不再在此贅述。



注意事項

通過均布荷載試驗或集中荷載試驗所獲得的試驗結果，僅適用于所測試件長度尺寸以內的墻板。如果需要更大長度尺寸墻板相關的數據，則需要對符合尺寸要求的墻板進行試驗檢測，從而獲取可用于此尺寸的真實可靠的數據。
