建筑材料可燃性試驗(yàn)的意義及注意事項(xiàng)

隨著經(jīng)濟(jì)社會發(fā)展和建筑技術(shù)的持續(xù)進(jìn)步，建筑在人類的生產(chǎn)生活當(dāng)中起著更為重要的作用。新技術(shù)的應(yīng)用使得越來越多種類的建筑材料被應(yīng)用于工程建設(shè)中，給人們生產(chǎn)生活帶來非常大的便利，但與此同時(shí)，也給消防帶來了新的難題。



很多建筑材料未達(dá)到相關(guān)質(zhì)量及防火要求就被應(yīng)用于工程建設(shè)中，導(dǎo)致工程建設(shè)存在諸多安全隱患，甚至在日后運(yùn)營和使用過程中釀成事故，給各方造成嚴(yán)重?fù)p失。為了安全可靠地使用這些材料，預(yù)防各類火災(zāi)事故的發(fā)生，有效控制火災(zāi)并且最大限度地減少火災(zāi)帶來的人員傷亡和財(cái)產(chǎn)損失，對建筑材料進(jìn)行防火方面的質(zhì)量檢測必不可少。

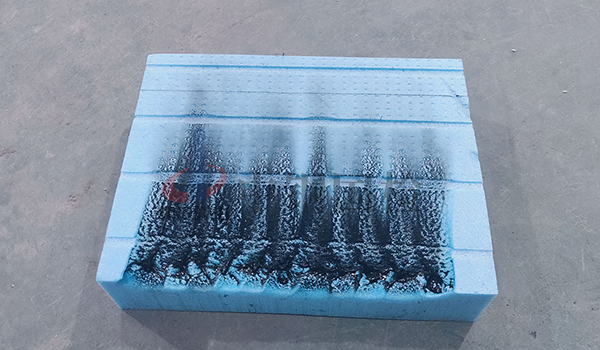

試驗(yàn)意義

建筑材料可燃性試驗(yàn)是依據(jù)相應(yīng)的標(biāo)準(zhǔn)規(guī)范，采用科學(xué)的方法測定建筑材料在規(guī)定條件下是否具有可燃性，以及可燃性建筑材料的燃燒性能。通過此試驗(yàn)，能夠?qū)Ρ粰z測建筑材料的燃燒性能有更為準(zhǔn)確的了解，同時(shí)這也是判斷某一材料燃燒性能是否合格的重要手段。



現(xiàn)行標(biāo)準(zhǔn)GB 8624-2012《建筑材料及制品燃燒性能分級》中根據(jù)材料的燃燒性能將其分為A、B1、B2、B3四級，并且建立了與歐盟標(biāo)準(zhǔn)分級A1、A2、B、C、D、E、F的對應(yīng)關(guān)系。而很多工程設(shè)計(jì)或產(chǎn)品標(biāo)準(zhǔn)中對相關(guān)建筑材料具有明確的燃燒性能的級別要求，例如，JG/T 314-2012中要求聚氨酯硬泡復(fù)合保溫板燃燒性能應(yīng)不低于B2級。





對于很多產(chǎn)品而言，要判定其燃燒性能具體屬于哪個(gè)級別，是否滿足相關(guān)要求，就要通過可燃性試驗(yàn)來確定。通過試驗(yàn)檢測，出具專業(yè)的檢測報(bào)告，對于新產(chǎn)品新材料的研發(fā)、產(chǎn)品的銷售、參與項(xiàng)目的投標(biāo)等都有很大的積極作用。



試驗(yàn)注意事項(xiàng)

在進(jìn)行建筑材料可燃性試驗(yàn)時(shí)，對環(huán)境條件有一定的要求，溫度需保持在18℃～28℃，相對濕度為30%～70%，相較于對環(huán)境要求苛刻的試驗(yàn)，此試驗(yàn)對環(huán)境條件要求稍顯寬松，但并不能因此忽視環(huán)境因素對于試驗(yàn)結(jié)果的影響。此外，雖然沒有明確的規(guī)定，但也應(yīng)充分考慮到環(huán)境光線的適宜度，如果試驗(yàn)場所光線較暗，則有助于識別表面上的小火焰，而如果光線較強(qiáng)，微小火焰則很可能被忽視，造成對試驗(yàn)結(jié)果的誤判。

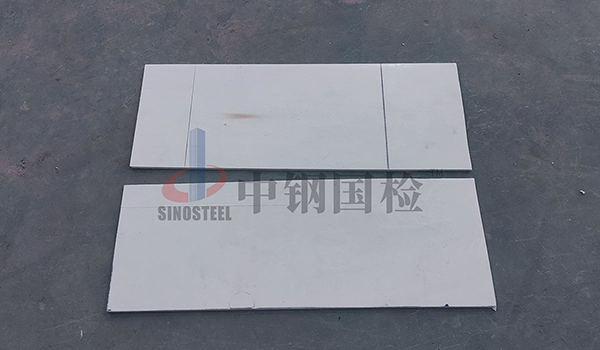

建筑材料可燃性試驗(yàn)并非采用完整的產(chǎn)品直接試驗(yàn)，而是對所用試樣尺寸有明確的要求，試樣尺寸長250mm，寬90mm，且長和寬僅各允許有-1mm的波動(dòng)范圍。若產(chǎn)品的成品尺寸小于試樣要求尺寸，不能直接以成品進(jìn)行試驗(yàn)，而應(yīng)制作適當(dāng)尺寸的樣品專門用于試驗(yàn)。試樣的厚度也應(yīng)注意，雖然不是固定的尺寸要求，但試樣厚度不能超過規(guī)定的數(shù)值，如果超過規(guī)定的最大厚度，則應(yīng)從備火面將其厚度削減至固定尺寸進(jìn)行試驗(yàn)。

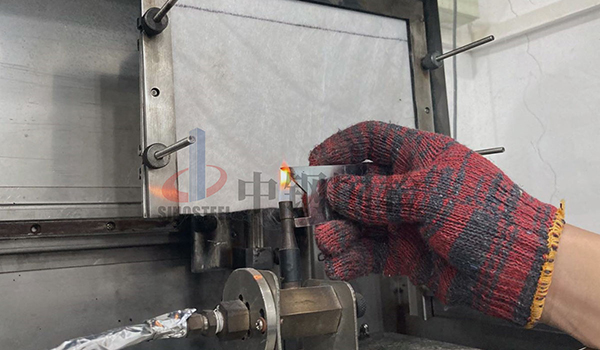

本試驗(yàn)涉及到諸多的細(xì)節(jié)問題，每一個(gè)細(xì)節(jié)都可能對最終結(jié)果造成影響，因此在試驗(yàn)過程中需要試驗(yàn)人員嚴(yán)格把控，尤其是對于點(diǎn)火時(shí)間的選擇和對應(yīng)的總試驗(yàn)時(shí)間的把控。如果遇到在對第一塊試樣施加火焰期間，試樣并未著火就熔化或收縮的情況，還應(yīng)按照規(guī)定要求采用特殊試樣夾進(jìn)行補(bǔ)充試驗(yàn)。





如果試驗(yàn)所檢測的制品最終的應(yīng)用條件是安裝在基材上，試樣的制作應(yīng)能夠反映制品的實(shí)際應(yīng)用狀況，在基材類型和固定件的選擇上進(jìn)行把控，且要考慮到實(shí)際應(yīng)用中基材可能伸出材料底部，基材邊緣本身受火的情況。
