樓板撞擊聲隔聲檢測的重要性及具體檢測方法

良好的隔聲環境是綠色建筑的重要特征之一，隨著綠色建筑的全面推進，人們對室內聲環境質量的關注度不斷上升。建筑噪聲一般以空氣和撞擊傳聲的方式進行傳遞，其中住宅樓板的撞擊聲，是影響建筑質量的一個重要因素。



目前的住宅設計中，樓板采用的做法大多是鋼筋混凝土板加抹灰面層，由于鋼筋混凝土樓板剛性強、減震效果差，因此撞擊聲造成樓板的隔聲性能很差，而樓板撞擊聲隔聲檢測通過模擬人類跑跳、重物砸擊樓板等情況可測試樓板隔離這類聲音的能力。



一、樓板撞擊聲隔聲檢測的重要性

民用建筑室內環境常常受到各種噪聲的干擾，其中來自上部樓板的干擾，特別是樓板撞擊聲的干擾在許多建筑中普遍存在，在住宅建筑中尤為突出。我國實行綠色住宅建筑星級標識以來，對住宅樓板撞擊聲的防護更加重視，為達住宅樓板綠色建筑星級標識的要求，必須隔斷住宅樓板撞擊聲，使其達到允許噪聲級的標準。



GB50118-2010《民用建筑隔聲設計規范》對住宅、學校、醫院、旅館、辦公及商業建筑等六類建筑中樓板撞擊聲隔聲性能作出了詳細的規定，以住宅為例，其中普通住宅樓板的計權標準化撞擊聲壓級要求不大于75dB，高要求住宅不大于65dB。



二、樓板撞擊聲隔聲檢測

樓板對撞擊聲的隔絕作用主要取決于樓板受撞擊后的激發與反射條件。選用的測試方法是以現行國家標準GB50118-2010《民用建筑隔聲設計規范》、GB/T19889.7-2022《聲學建筑和建筑構件隔聲測量第7部分：撞擊聲隔聲的現場測量》為依托，得出的數據具有更高的科學性和可靠性，最終的分析結果更為準確。





1、測試原理

現場樓板撞擊聲隔聲性能測試參數為標準化撞擊聲壓級L’nT，L’nT為撞擊聲壓級Li減去修正項。其中修正項等于接收室測量的混響時間t與基準混響時間t0之比的以10為底的對數乘以10，單位為dB，公式如下：



從以上隔聲量的計算公式可以看出，若測試某樓板的計權標準化撞擊聲壓級L’nT，所測樓板房間的混響時間t、撞擊聲壓級Li’d的測量是重中之重。根據各參數的測試結果帶入上述公式中計算，最終得出該樓板的計權標準化撞擊聲壓級。



2、測試方法

（1）混響時間的測量

在樓板撞擊隔聲性能現場檢測中，混響時間需要測試接收室房間的混響時間，并在測試過程中要求接收室房間的門窗密閉、夾具擺放到位，模擬真正的居住環境，減少試驗的誤差。



接收室混響時間測量：測量接收室的混響時間要求每個頻帶的衰變測量至少進行6次。對每種情況，至少要用1個揚聲器位置和3個傳聲器位置分別作2次讀數。



（2）撞擊器與傳聲器的測試

A：撞擊器的布置

撞擊器應隨機分布，放置在被測樓板上至少4個不同的位置。撞擊器的位置與樓板邊界之間的距離應≥0.5m。對于有梁或肋等的各向異性樓板結構，可能要放置更多的位置。一排錘的連線應與梁或肋的方向成45°角。





B、傳聲器的布置

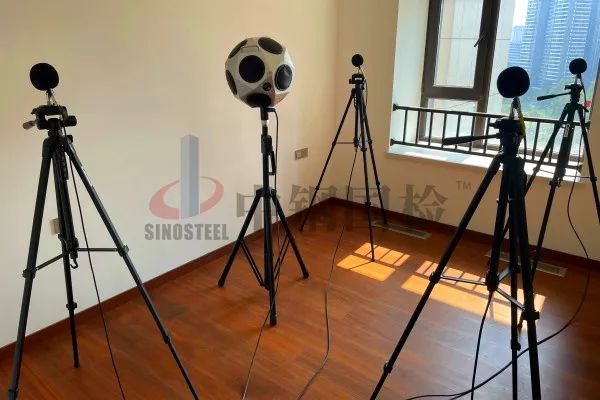

在布置傳聲器時要求2個傳聲器位置的間距為0.7m，任一傳聲器與房間邊界或擴散體的間距為0.5m，并且任一傳聲器與其上待撞擊的測試樓板的間距為1.0m。其中固定傳聲器位置：至少應有4個傳聲器位置，并且均勻分布在待測房間空間的允許范圍內。



C、測量

固定傳聲器測量法：使用固定傳聲器位置至少測量6次，至少應取4個傳聲器位置和至少4個撞擊器位置的組合?？筛鶕?jù)標準GB/T19889.7-2022用2個傳聲器位置和2個撞擊器位置構成4個可能的組合進行測量，另外2個傳聲器和2個撞擊器位置進行一對一的測量。



三、結語

隨著能源與環境問題的日益突出和百姓生活質量的提高，對建筑也提出了更高的指標和要求。尤其近些年，隨著綠色建筑的推廣，人們更關注建筑的品質。因此，應充分重視樓板撞擊聲隔聲的檢測，提供符合規范、性能更好的建筑產品。
