預應力混凝土用鋼棒的性能檢測

預應力混凝土用鋼棒具有高強度韌性、低松弛性、與混凝土握裹力強，良好的焊接性等特點，常被廣泛應用于高強的預應力或凝土離心管樁、電桿、高架橋墩、鐵路軌枕的預應力構件中。預應力混凝土用鋼棒是建造建筑的基礎，其質量與建筑的質量息息相關，因此檢測是萬萬不可忽略的，只有充分了解鋼棒的性能，才能制定安全的鋼棒應用環(huán)境。



1、拉伸試驗：

試樣的選取一般是在成品包裝前在成品中截取的。當通過手工方法測定斷后伸長率時，試樣要根據(jù)標準要求標記原始標距；當通過手工方法測定最大力總延伸率時，應該在試樣平行長度上標出等距標記。

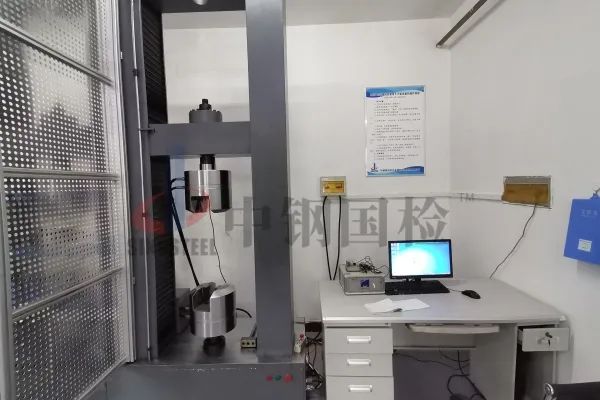

試樣采用符合標準規(guī)定的試驗機，并要求其精準度至少達到1級。引伸計的標準度級別可以根據(jù)測試不同性能做出適當?shù)恼{整，以確保檢測數(shù)據(jù)的準確性。





試驗一般在規(guī)定的室溫下進行。將制備好的試樣夾持在試驗機上，進行拉伸，在拉伸過程中觀察試樣的狀態(tài)并做好記錄。



最大總延伸率的測定：在用引伸計得到的力-延伸曲線圖上測得最大總延伸。最大總延伸率按照公式計算及最大力時的總拉伸與引伸計標記之比，以%表示。



斷后伸長率測定：將試樣斷裂的部分仔細地配接在一起，使其軸線處于同一直線上，然后采用特別的措施確保試樣斷裂部分適當接觸后測量試樣的斷后標距，并按照公式計算出斷后伸長率即斷后標距的殘余伸長與原始標距之比，也是以%表示。



2、彎曲試驗：

彎曲試驗應在10℃~35℃的溫度下進行。試樣應沿著芯軸進行彎曲，試驗過程中觀察試樣的狀態(tài)并對試驗數(shù)據(jù)做好記錄，彎曲試驗的結果根據(jù)產(chǎn)品標準的規(guī)定進行評定，若沒有規(guī)定時，檢查試樣是否有目視可見的裂紋，沒有裂紋則判定彎曲試驗結果合格。



3、反復彎曲試驗：

試驗設備應符合標準中的相關規(guī)定，試驗在規(guī)定室溫下進行。試驗開始前，彎曲臂應處于垂直位置，將試件由撥桿孔插入，試樣下端用夾塊夾緊，并使試樣垂直于圓柱支輥軸線。



彎曲試驗將試樣彎曲90°，再向相反方向連續(xù)交替進行，彎曲操作應該以每秒不超過一次的均勻速率平穩(wěn)無沖擊地進行，必要時，應該降低彎曲速率以確保試樣產(chǎn)生的熱不會影響試驗結果。將試樣進行連續(xù)試驗直至達到規(guī)定試驗次數(shù)，或者試樣完全斷裂為止。



4、疲勞試驗：

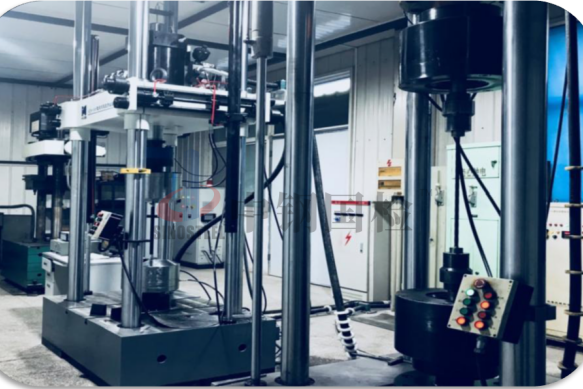

試驗機根據(jù)相關標準進行校準，要求其在靜態(tài)精度等級至少應為1級，試驗機應確保最大力誤差范圍在規(guī)定值的±2%之內，力的范圍誤差范圍在規(guī)定值的±4%之內。





將試樣夾持在試驗設備中，應確保力沿著軸向傳送，且沒有任何彎曲力矩。試驗在恒定的最大力、力的范圍和頻率下進行，在整個試驗過程中，循環(huán)荷載不應出現(xiàn)中斷，然而，當試驗是因為意外而中斷的允許繼續(xù)試驗但是要在試驗報告中注明。試驗中，力循環(huán)的頻率應保持穩(wěn)定，在一系列試驗中應保持同一頻率。當試樣發(fā)生損壞時試驗應終止，或未發(fā)生損壞達到產(chǎn)品標準規(guī)定的循環(huán)次數(shù)時試驗應終止。



對鋼棒進行檢測有利于了解其各種性能，預計其在實際使用中面對各種各樣的環(huán)境能夠正常工作多久，因此檢測至關重要，不可忽略。
