混凝土用鋼纖維質(zhì)量檢測(cè)包含哪些檢測(cè)項(xiàng)目？

性能，而傳統(tǒng)的混凝土已經(jīng)不能再滿足需求了。為提高混凝土的抗壓強(qiáng)度，減少混凝土承受荷載后的損傷，在混凝土中添加鋼纖維，能夠顯著的改善混凝土的受力性能。隨著鋼纖維混凝土的迅速發(fā)展，對(duì)其中鋼纖維的研究也是十分必要的。

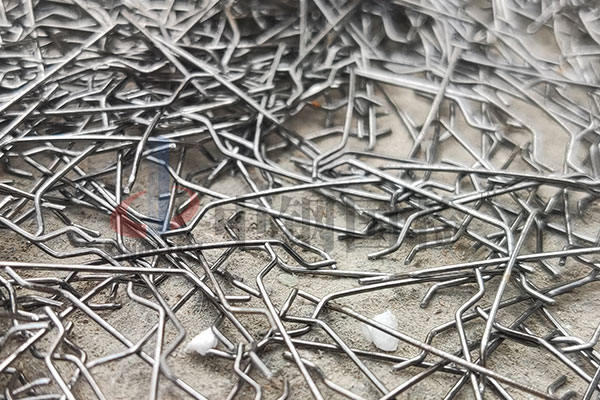

混凝土用鋼纖維質(zhì)量檢測(cè)包含表面質(zhì)量檢測(cè)、尺寸測(cè)量、重量偏差、抗拉強(qiáng)度、彎曲性能、加工碎屑以及彈性模量等多個(gè)方面

表面質(zhì)量檢測(cè)：
試樣的表面質(zhì)量通過(guò)目視法進(jìn)行檢驗(yàn)，要求鋼纖維表面應(yīng)該保持干燥清潔，不應(yīng)粘有殘留物，包括表面氧化物、油污、污垢及其他影響鋼纖維在混凝土中和易性的物質(zhì)。

尺寸測(cè)量：
鋼纖維長(zhǎng)度的測(cè)定應(yīng)使用分度值不大于0.1mm的量具，長(zhǎng)度精確至0.1mm。當(dāng)需要測(cè)量伸展長(zhǎng)度時(shí)，應(yīng)手工展直或在木質(zhì)平面、塑料平面、銅平面上用相似材質(zhì)的錘子錘直。整個(gè)展直過(guò)程中，纖維截面應(yīng)不發(fā)生變化。

直徑的測(cè)量。對(duì)于圓形截面的鋼纖維，直徑的測(cè)量應(yīng)使用分度值為0.01mm的外徑千分尺，在同一橫截面內(nèi)沿兩個(gè)垂直方向測(cè)定直徑，精確至0.01mm，計(jì)算其平均值，結(jié)果應(yīng)修約至0.01mm。對(duì)于矩形截面鋼纖維，纖維寬度及厚度的測(cè)量應(yīng)使用精度為0.01mm的外徑千分尺，鋼纖維的等效直徑根據(jù)相應(yīng)的公式進(jìn)行計(jì)算。對(duì)于不規(guī)則截面的鋼纖維，應(yīng)確定鋼纖維的質(zhì)量之和和伸展長(zhǎng)度之和，質(zhì)量應(yīng)精確到0.001g，按照相應(yīng)的公式進(jìn)行計(jì)算。

重量偏差試驗(yàn)：
對(duì)隨機(jī)抽取的樣品進(jìn)行重量檢測(cè)。稱量?jī)x器使用前應(yīng)調(diào)整至水平位置，稱量?jī)x器的精度應(yīng)不大于公稱重量的0.1%。要求每個(gè)包裝內(nèi)的產(chǎn)品凈重偏差應(yīng)不超過(guò)額定重量的±1%即為合格。

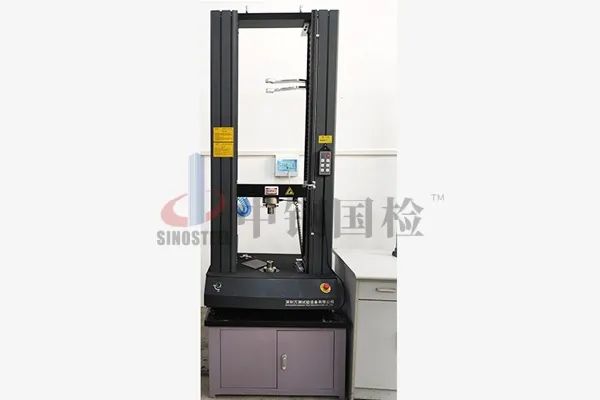

抗拉強(qiáng)度試驗(yàn)：
鋼纖維的抗拉強(qiáng)度應(yīng)按照相關(guān)標(biāo)準(zhǔn)的要求進(jìn)行測(cè)量，采用實(shí)測(cè)最大拉力值除以實(shí)測(cè)鋼纖維橫截面計(jì)算。不同類型的鋼纖維的抗拉強(qiáng)度的測(cè)定要求不同，例如對(duì)于Ⅲ類、Ⅳ類、Ⅴ類鋼纖維的抗拉強(qiáng)度由鋼纖維測(cè)定，試驗(yàn)機(jī)夾具間的鋼纖維最小長(zhǎng)度20mm，纖維的公稱抗拉強(qiáng)度由實(shí)測(cè)最大拉力值除以纖維截面積，截面積按實(shí)測(cè)等效直徑計(jì)算的來(lái)。

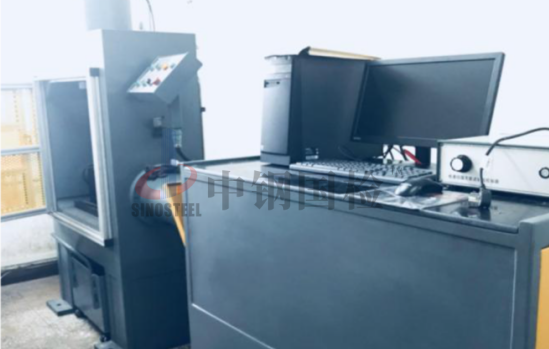

彎曲性能試驗(yàn)：
彎曲試驗(yàn)宜使用自動(dòng)彎曲試驗(yàn)機(jī)將試樣沿直徑為3.0mm的支撐軸在同一平面內(nèi)的兩個(gè)相反方向做90°的勻速往復(fù)彎折，試樣彎曲90°并返回到初始位置為一次彎曲。彎曲試驗(yàn)也可采用人工彎折，但應(yīng)有合適的工裝來(lái)確保鋼纖維在同一平面內(nèi)往返彎折，且每次鋼纖維彎折角度應(yīng)保證90°。記錄最終彎折次數(shù)。注意對(duì)于不同類型的鋼纖維，彎曲性能的要求也各不相同，例如對(duì)于Ⅰ類、Ⅱ類、Ⅳ類鋼纖維彎曲2次試樣應(yīng)不斷裂；Ⅲ類和Ⅴ類鋼纖維向最易彎折方向彎折90°試樣應(yīng)不斷裂，要求至少90%的樣品應(yīng)達(dá)到要求。

加工碎屑試驗(yàn)：
按照要求稱重取樣，記錄取樣的重量，注意稱量?jī)x器的精度不應(yīng)低于0.1g。人工挑選鋼纖維內(nèi)含有因加工不良和嚴(yán)重銹蝕造成的粘連片、鐵屑及其雜質(zhì)進(jìn)行稱重記錄，然后采用相應(yīng)的公式計(jì)算得出試樣的加工碎屑。當(dāng)計(jì)算結(jié)果不超過(guò)1%時(shí)，則判定試樣合格。

彈性模量試驗(yàn)：
鋼纖維彈性模量試驗(yàn)使用變形前的母材進(jìn)行測(cè)量，可通過(guò)10%Rm和30%Rm時(shí)的母材應(yīng)力和應(yīng)力變形得到彈性模量。

混凝土用鋼纖維作為一種摻入普通混凝土的短鋼纖維，能夠有效的阻礙混凝土內(nèi)部微裂縫的擴(kuò)展及宏觀裂縫的形成，能夠顯著地改善混凝土的抗拉、抗彎、抗沖擊及抗疲勞性能，具有較好的延性。對(duì)其進(jìn)行檢測(cè)能夠更好的對(duì)其進(jìn)行了解，能夠保障混凝土的力學(xué)性能。
