隔離網(wǎng)質(zhì)量檢測(cè)項(xiàng)目及方法，檢測(cè)報(bào)告全國(guó)認(rèn)可

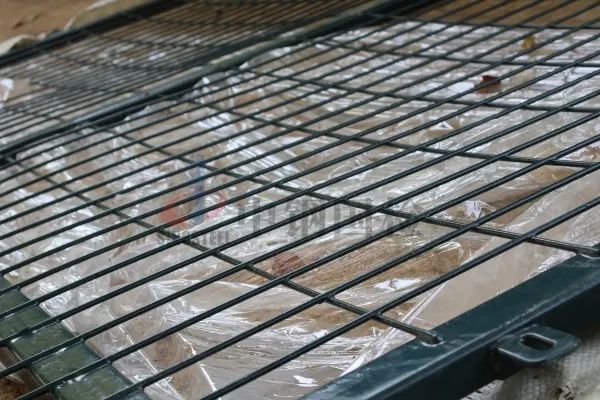

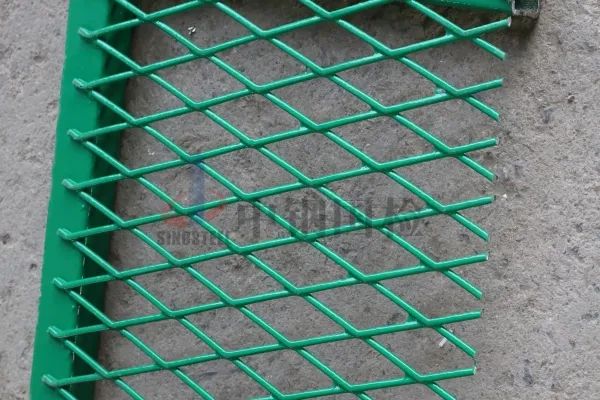

隔離網(wǎng)采用熱塑工藝制成，其涂層均勻豐滿，具有良好的絕緣、耐候和耐用性、無(wú)需維護(hù)、具有極強(qiáng)的裝飾性和良好的防護(hù)性。其網(wǎng)架采用當(dāng)今最先進(jìn)的熱浸涂塑技術(shù)進(jìn)行防腐處理，更美觀更耐用。為了能達(dá)到預(yù)期的防腐效果，在使用前必須保證其防腐層質(zhì)量完好，就需要對(duì)防腐層質(zhì)量進(jìn)行檢測(cè)。

檢測(cè)項(xiàng)目
隔離網(wǎng)的防腐層質(zhì)量檢測(cè)包括鍍鋅層附著量、鍍鋅層均勻性、鍍鋅層附著性、鍍鋅層耐鹽霧腐蝕試驗(yàn)、涂塑層厚度、涂塑層附著性能、涂塑層抗彎曲試驗(yàn)、涂塑層耐沖擊性試驗(yàn)、涂塑層耐鹽霧腐蝕性能等。

檢測(cè)方法
01.鍍鋅層附著量
采用重量法測(cè)定，也可用涂層測(cè)厚儀直接測(cè)量鋅層厚度。當(dāng)采用重量法時(shí)需要按照試樣表面每平方厘米不少于10ml來(lái)準(zhǔn)備試驗(yàn)溶液的數(shù)量。將稱量后的試樣放入試驗(yàn)溶液中，直至鍍鋅層完全溶解，氫氣泡顯著減少為止。然后將試樣取出，以清水沖洗，同時(shí)用硬毛刷除去表面的附著物，用棉花或凈布擦干，浸入乙醇中，取出后迅速干燥，以同一精確度重新稱量。

02.鍍鋅層均勻性試驗(yàn)
采用硫酸銅浸漬法試驗(yàn)。將準(zhǔn)備好的試樣，置于18℃±2℃的溶液中浸泡1min，此時(shí)不許攪動(dòng)溶液，亦不得移動(dòng)試樣，1min后立即取出試樣，以清水沖洗，并用軟毛刷除掉黑色沉淀物。特別要刷掉孔洞凹處沉淀物，然后用凈布擦干立即進(jìn)行下一次浸蝕，重復(fù)上述操作。

03.鍍鋅層附著性試驗(yàn)
采用錘擊試驗(yàn)或纏繞試驗(yàn)進(jìn)行測(cè)定。當(dāng)采用錘擊實(shí)驗(yàn)時(shí)將試件放置水平，錘頭面向臺(tái)架的中心，錘柄與底座平面垂直后自由落下，以4mm的間隔平行打擊五點(diǎn)，檢查鋅層表面狀態(tài)。打擊點(diǎn)應(yīng)距離端部10mm以外，同一點(diǎn)不得打擊兩次。

當(dāng)采用纏繞試驗(yàn)時(shí)，將試樣沿著螺旋方向以緊密的螺旋圈纏繞在符合要求的芯棒上，注意纏繞、松懈的速度應(yīng)均勻一致，必要時(shí)可減慢試驗(yàn)速度，以防止溫度升高而影響試驗(yàn)結(jié)果。

04.鍍鋅層耐鹽霧腐蝕試驗(yàn)

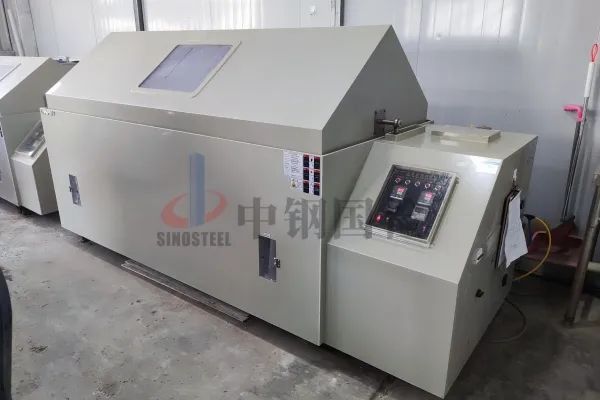

將制備好的試樣放置在鹽霧箱中，注意試樣原則上是平板，在鹽霧箱中被試表面與垂直方向成15°~25°，并盡可能成20°。試樣可以放置在箱內(nèi)不同水平面上，但不能接觸箱體，也不能相互接觸。試驗(yàn)周期為200h，在試驗(yàn)過程中應(yīng)盡量減少試驗(yàn)中斷?？啥ㄆ谀恳暀z查預(yù)定試驗(yàn)周期的試樣，但在檢查過程中，不應(yīng)干擾被試表面，開箱時(shí)間應(yīng)是觀察和記錄任何可見變化所必需的最短時(shí)間。試驗(yàn)結(jié)束后，觀察試樣的外觀。

05.涂塑層厚度測(cè)量
采用磁性測(cè)厚儀測(cè)量。在試驗(yàn)開始前檢查涂塑層厚度是否超過臨界厚度。注意不要在靠邊不連續(xù)的部位如靠近邊緣、孔洞和內(nèi)轉(zhuǎn)角等處進(jìn)行測(cè)量，也不要在試樣的彎曲表面測(cè)量。由于儀器的正常波動(dòng)性，因而有必要在每一測(cè)量面內(nèi)取數(shù)個(gè)讀數(shù)。覆蓋層厚度的局部差異可能也要求在參比面內(nèi)進(jìn)行多次測(cè)量，表面粗糙更是如此。

06.涂塑層附著性能試驗(yàn)
用鋒利的刀片在涂塑層上劃出兩條平行的長(zhǎng)度為5cm的切口，切入深度應(yīng)達(dá)到涂層附著基底的表面，絲狀試樣的兩條切口位于沿絲的軸向180°對(duì)稱面。在切口的一端垂直于原切口作一豎直切口，用尖銳的器具將豎直切口挑起少許，用手指捏緊端頭盡量將涂層扯起，以扯起涂層狀態(tài)反應(yīng)涂層附著性。

07.涂塑層抗彎曲試驗(yàn)
取300mm的鋼絲試樣3節(jié)，在15s內(nèi)以均勻速度繞芯棒彎曲180°，注意芯棒直徑為試樣直徑的4倍。

08.涂塑層耐沖擊性試驗(yàn)
將沖擊試驗(yàn)器放在穩(wěn)固的平臺(tái)上，導(dǎo)管應(yīng)垂直于水平面。通過重錘控制器調(diào)節(jié)沖擊試驗(yàn)器的重錘到某一高度，將試板漆膜朝上或漆膜朝下平放在底座上，試板受沖擊點(diǎn)邊緣于試板邊緣的距離不得少于10mm，相鄰沖擊點(diǎn)邊緣的距離不得少于10mm，按壓重錘控制器控制鈕，重錘自由地降落于沖頭上。取出試板，在規(guī)定的自然日光或人造日光下，觀察試板上漆膜有無(wú)裂紋、皺紋及剝落現(xiàn)象。

09.涂塑層耐鹽霧腐蝕性能
取300mm的鋼絲試樣3節(jié)，用鋒利刀片刮掉鋼絲一側(cè)的涂層，劃痕深至鋼絲基體。劃痕面朝上，置于鹽霧試驗(yàn)箱中，按規(guī)定的條件進(jìn)行試驗(yàn)8h，檢查時(shí)用自來(lái)水沖洗試樣表面沉積的鹽分，冷風(fēng)快干后，目視檢查試片表面。

結(jié)尾
防腐層是為了防止大氣、雨水及某些絕熱（冷）材料對(duì)管道、設(shè)備表面的腐蝕。而對(duì)隔離網(wǎng)的防腐層質(zhì)量進(jìn)行檢測(cè)能了解其是否達(dá)到預(yù)期的防腐效果、防腐層質(zhì)量是否完好、涂層是否均勻、厚度是否達(dá)標(biāo)等，對(duì)后期隔離網(wǎng)的使用提供保障。
