預應力塑料波紋管的檢測項目及方法
2023-11-28 18:50:17  作者:
預應力塑料波紋管是由高密度聚乙烯材料,通過物理擠壓而發生形變最終成型的,并且經過特殊工藝?yán)@成類似彈簧的結構,具備彈簧的壓縮、拉伸等特點;高密度聚乙烯材料,具有較強的抗腐蝕性能,而且重量較輕方便施工、安裝與運輸;同時其水阻系數低、抗沖擊能力強、不僅耐磨還環保。被廣泛應用于公路、鐵路、橋梁、斜坡、高層建筑等大跨度張拉工程建設中。想要對其進行檢測,該從哪些方面入手?
外觀檢查采用目測和觸摸直接檢查外觀質量,內壁用光源照看。塑料波紋管內徑和壁厚尺寸按GB/T 8806的規定測量。

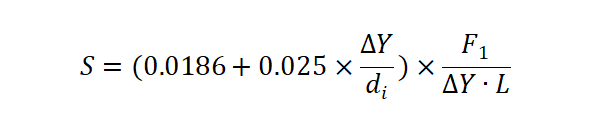

環剛度試驗從5根管節上各取長(300±10)mm試樣一段,兩端應與管節軸線垂直切平。按GB/T 9647的規定進行,上壓板下降速度為(5±1)mm/min,當試樣垂直方向的內徑變形量為原內徑的3%時,記錄此時試樣所受荷載。試樣結果按照下列公式計算,最終結果為5個試樣算數平均數。
局部橫向荷載試驗試樣的長度應為1100mm,在試樣的中部位置波谷處取1點,采用端部和橫向長度符合要求的圓柱頂壓頭施加橫向荷載,要求在30s內達到規定荷載值800kN,持荷2min后,觀察試樣表面是否有破裂;卸荷5min后,在加載處測量塑料波紋管管節外徑的變形量。注意每個試樣測量1次,記錄數據,最終試驗結果取5個試樣的平均值。
縱向荷載試驗截取長度為1100mm的塑料波紋管管節試樣,注意不用內襯,施加縱向荷載,持荷10min,記錄前后所施加荷載及其管節壓縮量,按照公式計算壓縮量:
柔韌性試驗將一根長度為1100mm的試樣,垂直地固定在測試平臺上,按要求安裝兩塊弧形模板,其曲率半徑應符合要求。在試樣上段900mm的范圍內,向兩端緩慢彎曲試樣至弧形模板位置,左右往復彎曲5次。當試樣彎曲至最終結束位置,保持彎曲狀態2min后,按要求將球形塞規放入塑料波紋管管節內,觀察球形塞規能否順利通過。
抗沖擊性試驗試驗溫度在(0±1)℃,根據規定的落錘質量和沖擊高度進行試驗,具體試驗方法按GB/T 14152的規定進行。
密封性試驗將兩根波紋管管節、管節接頭和連接接頭安裝好,并將兩端密封,管節接頭排氣孔連接真空泵,測定真空度。
以上是預應力塑料波紋管的基本檢測項目及試驗方法,由于預應力塑料波紋管的應用較為廣泛,為保證其質量,檢測是不可或缺的一部分,通過檢測能夠進一步地了解其性能,以保證在使用時能充分發揮其作用,并延長其使用壽命。
