鋼絞線質(zhì)量檢測(cè)項(xiàng)目及方法，國(guó)家金屬制品質(zhì)量檢驗(yàn)檢測(cè)中心

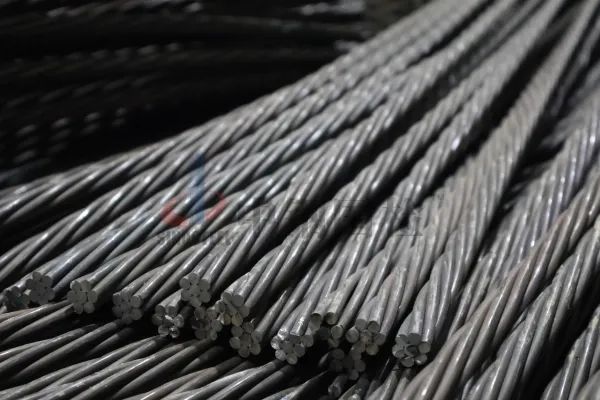

預(yù)應(yīng)力混凝土用鋼絞線是普通鋼絞線采用高碳鋼盤(pán)條，經(jīng)過(guò)表面處理后冷拔成鋼絲，然后將一定數(shù)量的鋼絲絞合成股，再經(jīng)過(guò)消除應(yīng)力的穩(wěn)定化處理過(guò)程而成。預(yù)應(yīng)力混凝土用鋼絞線強(qiáng)度高，并具有較好的柔韌性、質(zhì)量穩(wěn)定、施工簡(jiǎn)便等特點(diǎn)，而且在使用時(shí)還可以根據(jù)要求的長(zhǎng)度切斷，適用于大荷載、大跨度、曲線配筋的預(yù)應(yīng)力混凝土結(jié)構(gòu)。

檢測(cè)項(xiàng)目與方法
1.表面質(zhì)量
表面質(zhì)量通過(guò)目視進(jìn)行檢查。要求鋼絞線表面不得有油、潤(rùn)滑脂等物質(zhì)；不得有影響使用性能的有害缺陷，允許存在軸向表面缺陷，但深度應(yīng)小于單根鋼絲直徑的4%；允許表面有輕微浮銹，但不能有目視可見(jiàn)的銹蝕凹坑；允許表面存在回火顏色。

2.外形尺寸

鋼絞線的直徑應(yīng)該采用分度值不大于0.02mm的量具測(cè)量，測(cè)量位置距離端頭不小于300mm。不同結(jié)構(gòu)鋼絞線的直徑測(cè)量方式、位置各不相同，根據(jù)實(shí)際情況進(jìn)行測(cè)量。

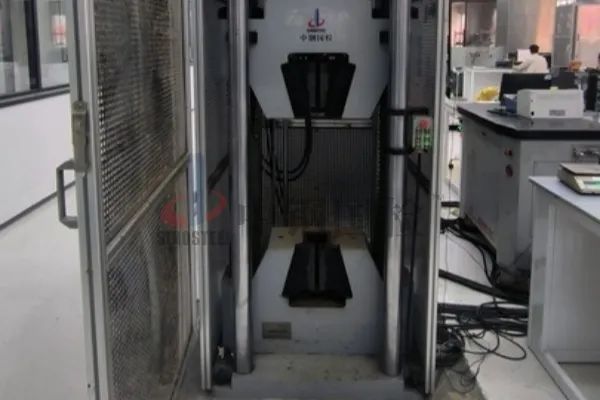

3.拉伸試驗(yàn)
試驗(yàn)設(shè)備應(yīng)符合要求，并進(jìn)行校驗(yàn)和校準(zhǔn)，以確保試驗(yàn)數(shù)據(jù)的準(zhǔn)確性。試驗(yàn)應(yīng)選擇合適的夾具，避免試樣在夾具內(nèi)或在夾具附近斷裂。將制備好的試樣夾持在試驗(yàn)機(jī)上，確保試樣與夾頭對(duì)中，使夾持的試樣受軸向拉力的作用，并盡量減小彎曲。然后以規(guī)定速率進(jìn)行拉伸，直至鋼絞線試樣斷裂為止。試驗(yàn)過(guò)程中做好數(shù)據(jù)記錄，并使用引伸計(jì)測(cè)量彈性模量，0.1%屈服力和0.2%屈服力及最大力總延伸率，引伸計(jì)的標(biāo)距應(yīng)按相關(guān)產(chǎn)品標(biāo)準(zhǔn)要求確定。

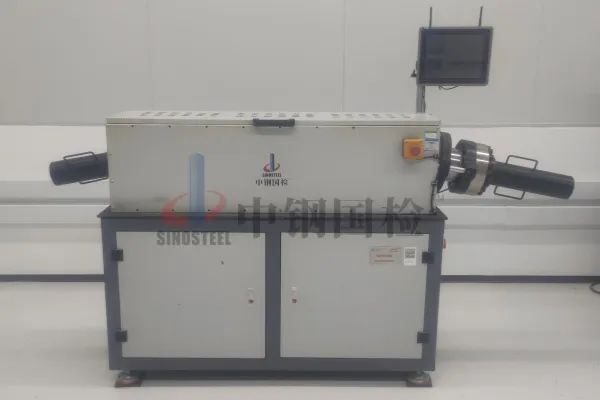

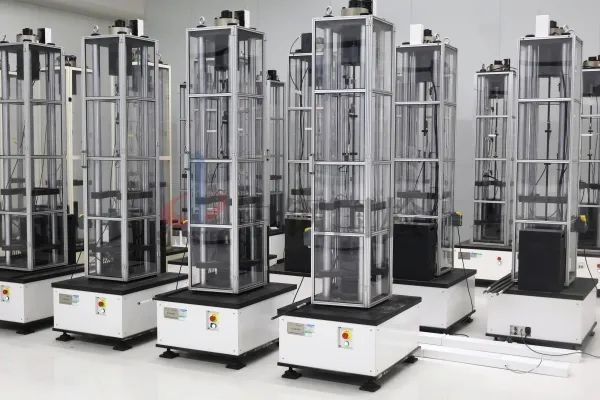

4.應(yīng)力松弛性能試驗(yàn)
松弛試驗(yàn)是在給定溫度下，將試樣保持一定長(zhǎng)度，從初始力開(kāi)始，測(cè)定試樣上力的變化。松弛試驗(yàn)用試樣應(yīng)保持平直狀態(tài)。試樣在夾具間的自由端不應(yīng)有任何形式的機(jī)械損傷和處理。在試驗(yàn)前，試樣應(yīng)至少在松弛試驗(yàn)室內(nèi)放置24h。試樣應(yīng)用夾具夾緊，以保證試樣在加載和試驗(yàn)期間不產(chǎn)生任何滑動(dòng)。在整個(gè)試驗(yàn)過(guò)程中，力的施加應(yīng)平穩(wěn)，無(wú)振蕩，任何時(shí)間力不允許超過(guò)初始力的偏差范圍。在試驗(yàn)過(guò)程中做好數(shù)據(jù)記錄。

5.疲勞試驗(yàn)
試驗(yàn)所用的疲勞試驗(yàn)機(jī)應(yīng)定期進(jìn)行校準(zhǔn)，精度等級(jí)至少應(yīng)為±1%。試樣按照軸向受力方向夾持在試驗(yàn)機(jī)中，使試樣上不受彎曲，并保持所有鋼絲受力均勻。試樣應(yīng)在穩(wěn)定的最大力、力的范圍和頻率下進(jìn)行。整個(gè)試驗(yàn)過(guò)程中循環(huán)力不應(yīng)出現(xiàn)停頓，且循環(huán)頻率不應(yīng)超過(guò)20Hz。當(dāng)鋼絞線中一根或多根鋼絲發(fā)生斷裂時(shí)試驗(yàn)應(yīng)終止，或未發(fā)生損壞達(dá)到規(guī)定的循環(huán)次數(shù)時(shí)試驗(yàn)應(yīng)終止。

6.偏斜拉伸試驗(yàn)
鋼絞線的偏斜拉伸試驗(yàn)應(yīng)將符合要求的鋼絞線試樣固定在與芯軸成20°的偏斜裝置上進(jìn)行，來(lái)確定最大力的減縮系數(shù)。在試驗(yàn)前芯軸凹槽表面應(yīng)該仔細(xì)清理，如果鋼絞線有輕微的彎曲，曲率應(yīng)與偏斜方向一致。在加載期間鋼絞線與夾片之間不能有任何滑移以保證錨固效果，加載速度應(yīng)符合要求。注意當(dāng)鋼絞線的一根或多根鋼絲的斷裂處不在與芯棒接觸的位置時(shí)，試驗(yàn)無(wú)效。記錄好有效試驗(yàn)數(shù)據(jù)，最終試驗(yàn)結(jié)果根據(jù)相應(yīng)的公式計(jì)算得出。

7.應(yīng)力腐蝕試驗(yàn)
試樣應(yīng)用軟布擦拭和用丙酮進(jìn)行脫脂處理，并在空氣中晾干。試樣在進(jìn)入容器內(nèi)至少50mm長(zhǎng)的部分應(yīng)該用涂漆等防止腐蝕的方法進(jìn)行防護(hù)。將試樣從容器中穿過(guò)，放到機(jī)架中，對(duì)試樣進(jìn)行加載，注意在整個(gè)試驗(yàn)期間顯示的試驗(yàn)力的變化應(yīng)保持在±2%之內(nèi)。加載完成后，容器應(yīng)密封好以防止泄露，每次測(cè)試時(shí)溶液都應(yīng)重新更換。試樣溶液應(yīng)預(yù)先加熱到規(guī)定的溫度，再注入容器中。溶液的填充應(yīng)在1min之內(nèi)完成，在測(cè)試中，溶液不能循環(huán)流動(dòng)。當(dāng)鋼絞線的鋼絲發(fā)生斷裂時(shí)試驗(yàn)終止。

結(jié)尾
預(yù)應(yīng)力混凝土用鋼絞線是預(yù)應(yīng)力混凝土的重要組成部分，能夠提高混凝土的承載能力、抗震性能和耐久性，是現(xiàn)代建筑工程中不可或缺的重要材料。在使用前或施工前對(duì)其進(jìn)行檢測(cè)，保證預(yù)應(yīng)力混凝土的質(zhì)量和性能。
