鐵路貫通地線檢測，專業第三方檢測機構

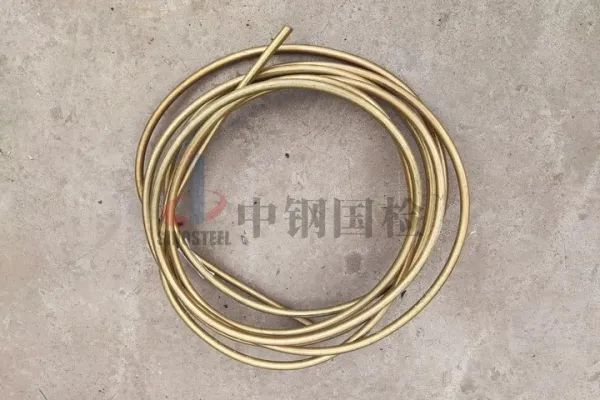

鐵路貫通地線作為一種鐵路信號接地電纜，其纜芯是按層絞方式或同心方式絞合在一起的多根金屬圓線，纜芯外部設置有一層鉛護套。同時貫通地線具備低電阻、機械強度高、彎曲性能好、耐腐蝕、抗沖擊性能強等多種優點。適用于鐵路信號系統軌道電路區段與電纜同溝敷設的鐵路貫通地線，亦適用于鐵路客運專線綜合接地系統、電氣化鐵路電力牽引回流地線或電氣設備的接地線。



貫通地線的作用

1、鐵路貫通地線能夠完成電流負荷，將鐵路周邊建筑、強弱電設備接地，進行保護、防過電、防靜電、屏蔽等處理，從而保證人員和設備的安全。



2、鐵路貫通地線能夠避免鐵路軌道和其他信號設備等之間因?yàn)殡娢徊煌霈F(xiàn)損害。



3、在短路故障線路中，鐵路貫通地線能夠進行電流引導，同時快速切斷故障電流，避免危險電位持續泄漏，從而達到規范電壓和軌道電位的目的。







貫通地線的檢測

01、外護套的擴口試驗

試樣兩端應垂直于貫通地線的軸線，應平整、無毛刺，試樣兩端的棱邊允許用銼或其他方法將其倒圓或倒角，還要注意外護套不應有變形，內、外表面不應有明顯的機械劃傷。然后平穩地對圓錐形頂芯施加力使其壓入試樣端部進行擴口，直至達到所要求的外徑，注意在擴口期間圓錐形頂芯的軸線應與試樣的軸線一致。在試驗期間頂芯不應相對于試樣轉動。試驗結束后對試樣進行檢查，若沒有目視可見裂紋或缺陷即可判定為合格。



02、外護套一致性檢查

內表面應沿著護套軸線約45°方向剖切，去除絞合導體，應用正常視力或不帶放大的矯正視力檢查；外表面應用正常視力或不帶放大的矯正視力檢查。



03、外護套的耐腐蝕性能試驗

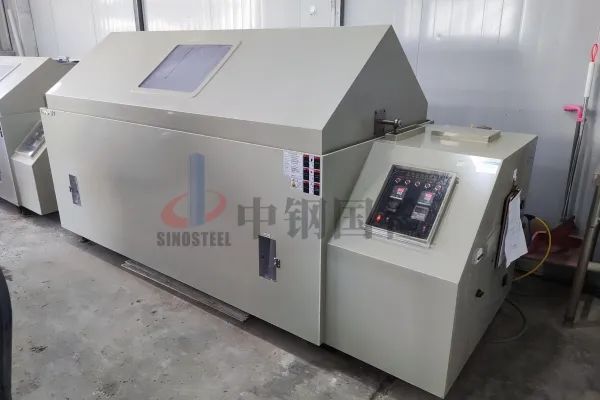

貫通地線的耐腐蝕性能可采用中性鹽霧試驗，即在受控環境下將5%氯化鈉中性溶液進行霧化。在放置試樣時注意試樣不應放在鹽霧直接噴射的位置；試樣可以放置在箱內不同水平面上，但不能接觸箱體，也不能相互接觸，試樣之間的間距應不影響鹽霧自由降落在被試表面，試樣或其支架上的液滴不得落在其他試樣上。在試驗過程中，注意氯化鈉溶液容器應裝有蓋子以防止灰塵或其他污染物影響溶液，并防止氯化鈉溶液濃度和pH值波動。還應注意試驗過程中應盡量減少試驗中斷。







當貫通地線的耐腐蝕性能經過24小時的中性鹽霧試驗后，其保護評級不小于7級，即可判定合格。



04、絞合銅導體外觀檢查

絞合銅導體外觀應用正常視力或不帶放大的矯正視力檢查。要求絞合銅導體表面應光潔，無油污、無毛刺以及凸起或斷裂的銅單線。



05、彎曲性能試驗

將制備好的試樣圍繞試驗圓柱體勻速地卷繞一整圈，且此操作時間應不小于10秒。然后將試樣弄直，并在相反方向重復卷繞一整圈，再弄直，作為一次彎曲。



當貫通地線經受彎曲試驗后，外護套表面無目視可見的斷裂或裂紋即可判定合格。



06、物理性能試驗試驗

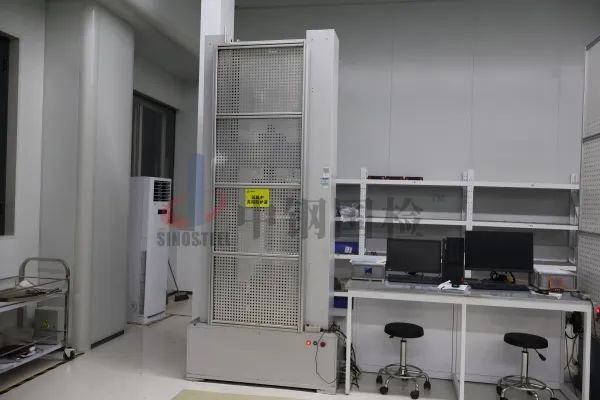

按要求對試樣進行制備，并測定其原始橫截面積，標記其原始標記。選擇合適的夾具夾持試樣，并確保夾持的試樣受軸向拉力的作用，盡量減小彎曲。以規定的速率進行拉伸，一般拉至試樣斷裂為止。試驗過程中做好數據記錄。







當對規格為70的貫通地線進行拉伸時，要求拉伸斷裂的最大負荷要不小于25kN。



當對規格為70 的貫通地線進行拉伸時，要求外護套被拉伸斷裂后的伸長率不小于35%。



以上是鐵路貫通地線的作用以及部分檢測項目、方法，可以從另一方面對鐵路貫通地線進行了解。同時，檢測能夠保證地線的質量，為施工和使用提供保障。
