土工合成材料需要進行哪些檢測？

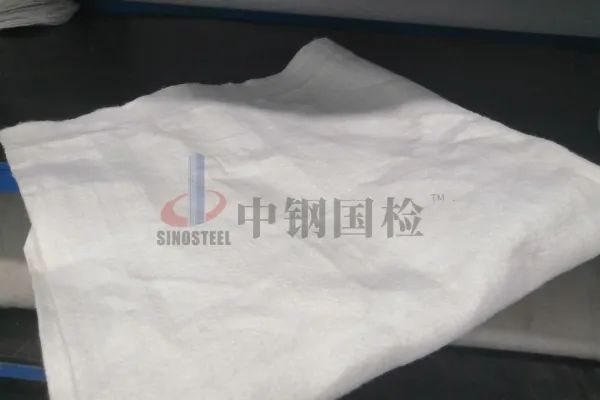

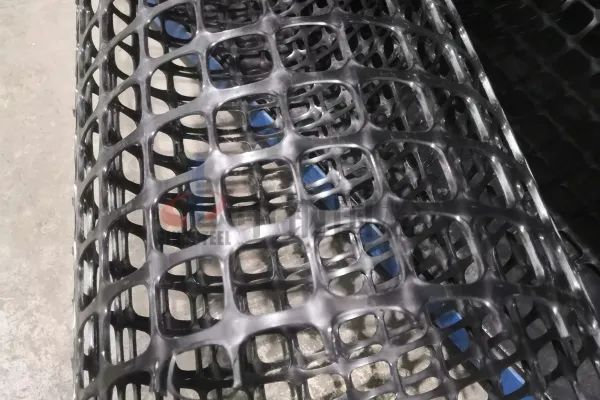

土工合成材料是土木工程的合成材料的總稱。作為一種土木工程材料，它是以合成的聚合物，如塑料、化纖、合成橡膠等為原材料，制成的各種類型的產品，置于土體內部、表面或各種土體之間，發揮加強或保護土體的作用。例如土工格柵、土工網和土工膜帶、土工網墊、土工帶、復合土工膜、膨潤土防水毯、復合排水網等等。







在對土工合成材料進行檢測時，如果依據SL 235-2012《土工合成材料測試規程》中的規定進行，檢測項目與方法如下：



01、等效孔徑試驗

等效孔徑試驗適用于有孔隙的各類土工織物和片狀土工復合材料。



將制備好的試樣放在篩網上，固定好。稱量適量顆粒材料，均勻撒布在試樣表面。然后將裝有試樣的試驗篩、接收盤與篩蓋夾緊裝入振篩機上，開啟機器，振篩10分鐘。停機后，稱量通過試樣的顆粒材料質量。將另一級顆粒材料在同一塊試樣上重復上述動作。測定孔徑分布曲線，應取得不少于3~4級連續分級顆粒的過篩率。



02、垂直滲透試驗

垂直滲透試驗適用于具有透水性能的各類土工織物和片狀土工復合材料。







試驗的試樣應充分飽和，且在試驗過程中應防止空氣進入試樣。調節上游水位，使其高出下游水位，水從上游流向下游并溢出，待上下游水位差穩定后，測讀水位差，開啟計時器，用量筒接取一定時段內的滲透水量，并測量水量與時間。調節上游水位，改變水力梯度，重復試驗。作滲透流速與水力梯度的關系曲線，取其線性范圍內的試驗結果，計算平均滲透系數。



03、水平滲透試驗

水平滲透試驗適用于沿水平方向具有輸水能力的各類土工織物和片狀土工復合材料。



將試樣包封在乳膠膜或橡皮套內，注意試樣應平整無褶皺，周邊應沒有滲漏，對于直接加荷型，應仔細安裝試樣上下墊層，使試樣承受均勻法向壓力。施加壓力，使試樣就位，隨機向水位容器內注入試驗用水，排出試樣內的氣泡。然后按照現場條件選用水力梯度和法向壓力。對試樣施加最小一級法向壓力，持續15分鐘，抬高上游水位，使其達到要求的水力梯度，試驗中應做好數據記錄。

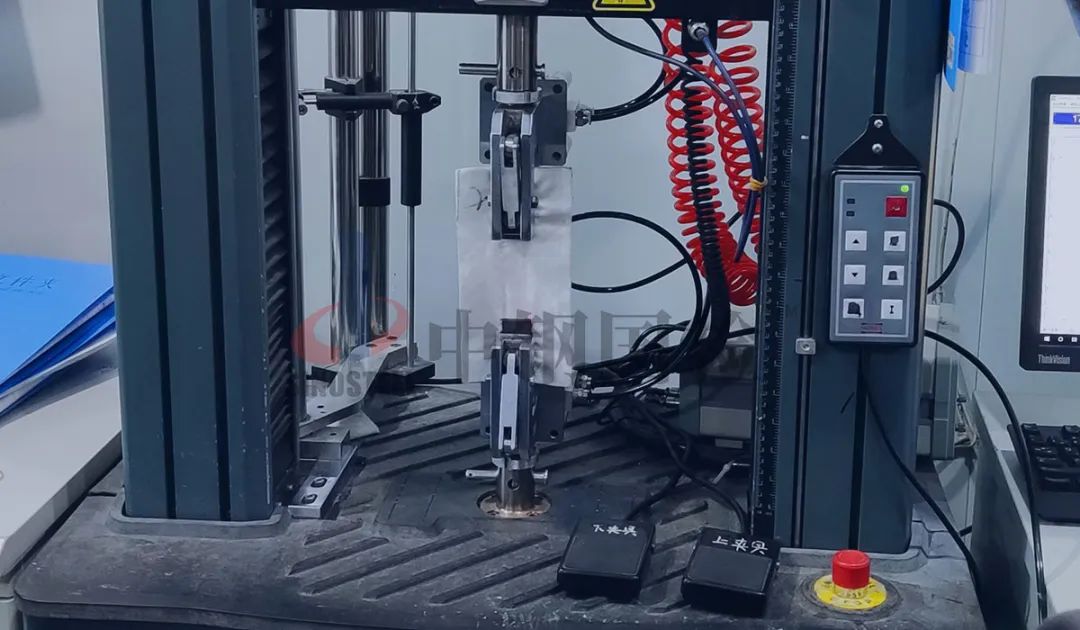

04、條帶拉伸試驗

條帶拉伸試驗適用于各類土工織物和片狀土工復合材料。



將準備好的干濕試樣對中放入夾具內夾緊，開啟試驗機，同時啟動記錄裝置，記錄拉力-伸長量曲線，連續運轉直至試驗破壞，停機。







05、接縫拉伸試驗

接縫拉伸試驗適用于各類土工織物、土工膜及片狀土工復合材料。



調整試驗機夾具的初始距離，設定拉伸速率。將試樣放入夾鉗中心位置，開啟試驗機，直至接頭/接縫或材料本身斷裂。記錄最大拉力。觀察和記錄試樣的破壞現象。



06、握持拉伸試驗

握持拉伸試驗適用于各類土工織物和片狀土工復合材料。



試驗機量程選擇應符合規定。設定拉伸速率為300mm/min，將兩夾具的初始間距調至75mm。將試樣對中放入夾具內夾緊，開啟試驗機拉伸直至試樣破壞，記錄最大拉力及相應伸長量。



07、梯形撕破試驗

梯形撕裂試驗適用于各類土工織物和片狀土工復合材料。



將試樣放入夾具內，使試樣上的梯形線與夾具邊緣齊平。梯形的短邊平整繃緊，其余部分呈折疊狀。開啟試驗機，直至試樣破壞，記錄最大撕裂力。

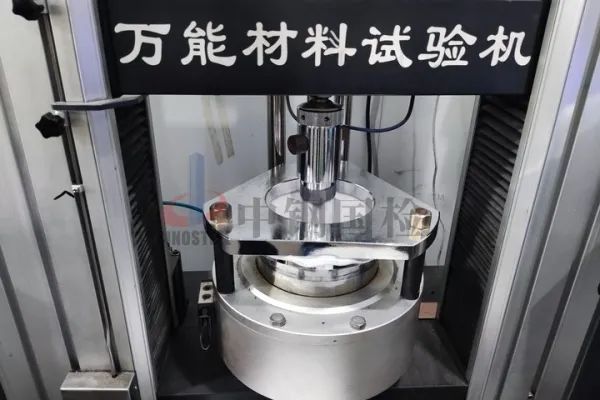

08、圓柱頂破試驗

圓柱頂破試驗適用于各類土工織物、土工膜及片狀土工復合材料。



將試樣放入環形夾具內，使試樣在自然狀態下擰緊夾具。將夾具放在試驗機上，調整高度，使試樣與頂壓桿剛好接觸。設定試驗機頂壓速率，開啟試驗機，記錄頂壓過程中頂壓力-變形曲線，在可能出現多峰值的情況下，均應以第一峰作為試驗的頂破強力。停機，取出已經破壞的試樣，觀察和記錄頂破情況。







09、圓球頂破試驗

圓球頂破試驗適用于孔隙較小的各類土工織物、土工膜及片狀土工復合材料。



將試樣放入環形夾具內，擰緊，防止試樣在刺破過程中滑動或破損。將夾具放在材料試驗機上，調整高度，應使試樣與圓球頂桿剛好接觸。開啟試驗機，記錄試驗過程中頂壓力-變形曲線，直至試樣完全頂破，記錄最大頂壓力。停機，取出已破壞試樣，觀察和記錄頂破情況。



10、落錘試驗

落錘試驗適用于各類土工織物、土工膜及片狀土工復合材料。



將儀器安置好，并調整垂直度，將試樣放入環形夾具內，使試樣在自然狀態下夾緊夾具，將安裝好試樣的夾具安放在儀器上，將落錘安裝就位。讓落錘自由落下，取下落錐，在自重下將量錐放入破洞，10秒后測量破洞直徑，準確至1mm，測量值應是在量錐處于垂直位置時的最大可見直徑。



11、刺破試驗

刺破試驗適用于孔隙較小的各類土工織物、土工膜及片狀土工復合材料。



將試樣放入環形夾具內，使試樣在自然狀態下擰緊夾具，應防止試樣在刺破過程中滑動或破損。將夾具放在試驗機上，調整高度，使試樣與平頭頂桿剛好接觸。設定試驗機刺破速率，開啟試驗機，記錄試驗過程中刺破力-變形曲線，直至試樣完全刺破，記錄最大刺破力。



以上是土工合成材料的部分檢測項目，但是由于土木合成材料包括多種種類，每一種類的檢測項目也有所不同，因此在選擇檢測項目時，應結合需求進行選擇。
