防火玻璃耐火性能技術要求及質量檢測

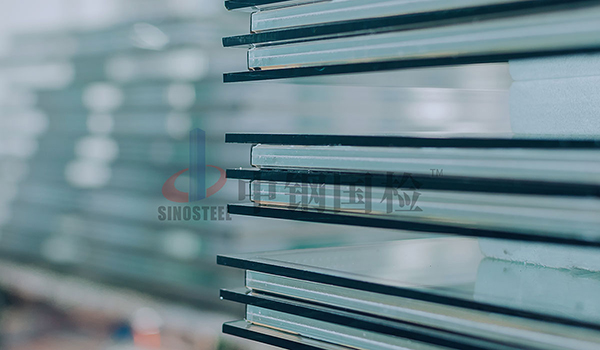

為提高建筑的耐火性能，減少發生火災時的財產及人員傷亡，無論是在工商業建筑，還是在住宅建設中，都需用到防火玻璃，且國家相關標準中對于防火玻璃的使用有著明確的要求。防火玻璃原片可選用鍍膜或非鍍膜的浮法玻璃、鋼化玻璃、復合防火玻璃原片，還可選用單片防火玻璃，并且玻璃原片及所用其他材料均應滿足相關標準規范的要求。



分類及要求

防火玻璃根據不同依據可分為不同的類型，根據其耐火性能可分為隔熱型防火玻璃（A類）和非隔熱型防火玻璃（C類）；按照耐火極限可將耐火玻璃分為五個等級：0.50h、1.00h、1.50h、2.00h、3.00h。





耐火完整性和耐火隔熱性是評價防火玻璃耐火性能的關鍵技術指標。耐火完整性時在標準耐火試驗條件下，玻璃構件當其一面受火時，能在一定時間內防止火焰和熱氣穿透或在背火面出現火焰的能力；耐火隔熱性是在標準耐火試驗條件下，玻璃構件當其一面受火時，能在一定時間內使其背火面溫度不超過規定值的能力。

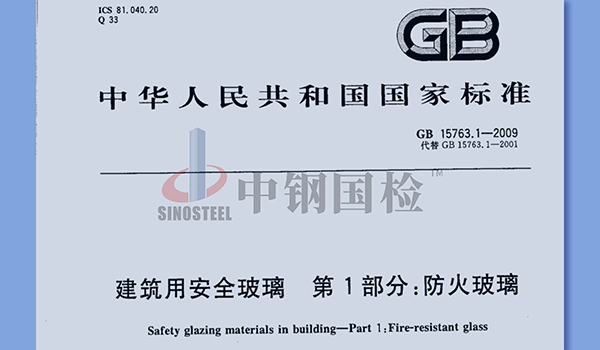

根據《建筑用安全玻璃 第1部分：防火玻璃》（GB 15763.1-2009）中要求，隔熱型防火玻璃其耐火性能包括耐火隔熱性和耐火完整性兩個方面要求，而非隔熱型防火玻璃只對耐火完整性時間提出了具體要求，對耐火隔熱性并無要求，具體為：隔熱型防火玻璃耐火隔熱性時間和耐火完整性時間應同時滿足不小于其耐火極限等級，非隔熱型防火玻璃耐火完整性時間應不小于其對應的耐火極限等級。





耐火試驗檢測

耐火試驗爐應能滿足試驗所需的升溫條件和壓力條件，并按照要求準備試驗所需試件，試件尺寸應與實際尺寸相同，且其所用材料、制作工藝、框架結構、襯墊、密封材料和安裝方式等均應完全反映其在實際使用中的情況。



耐火試驗時，應至少選取1個具有代表性的防火玻璃試件進行試驗。對于雙面都具有耐火性能，且無法確定薄弱面的防火玻璃，則應選取不少于2個的相同試件，分別對不同面進行耐火試驗，但若能確定薄弱面，則選取1個試件對該薄弱面進行耐火試驗。

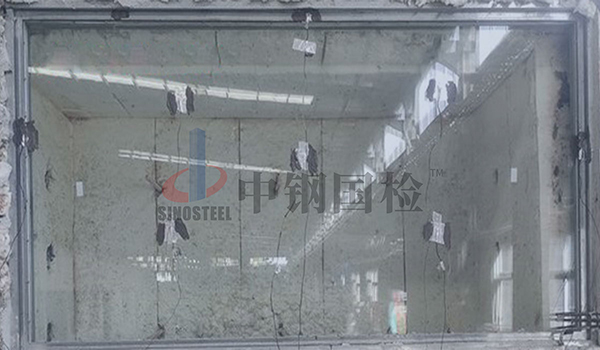

為準確測量和把控試驗溫度，需在試驗爐內、玻璃背火面以及試件附近按照試驗方法規定布置熱電偶的數量及位置，并確保在耐火試驗期間熱電偶不移動。試驗過程中還應做好壓力、變形、熱通量等方面的測量以及防火玻璃試件完整性的觀測。





試驗開始前5min內，應對所有熱電偶的初始溫度記錄進行一次檢查，并進行數據記錄，同時記錄試件其他必要的相關初始數據。試驗期間觀察防火玻璃試件的試驗現象，如果試件結構出現變形、開裂、軟化、剝落、發煙以及其他相關現象應記錄在報告中。



對于隔熱型防火玻璃試件耐火極限的結果判定，以其失去耐火完整性或失去耐火隔熱性的時間來確定，非隔熱型防火玻璃以其失去耐火完整性的時間來確定。

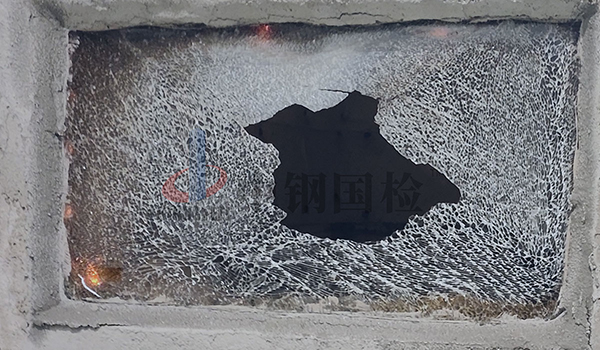

1、失去耐火完整性

當試件出現以下任一限定情況時，認為試件失去耐火完整性：

（1）棉墊被點燃或背火面竄火持續達10s以上時；

（2）試件背火面出現貫通至試驗爐內的縫隙，直徑6mm±0.1mm的探棒可以穿過縫隙進入試驗爐內且探棒可以沿縫隙長度方向移動不小于150mm；

（3）直徑25mm±0.2mm的探棒可以穿過縫隙進入試驗爐內。

需注意的是，上述棉墊試驗不適用于非隔熱型防火玻璃。





2、失去耐火隔熱性

當試件出現以下任一限定情況時，認為試件失去耐火隔熱性：

（1）試件背火面平均溫度超過試件表面初始平均溫度140℃；

（2）試件背火面任一點最高溫度超過該點初始溫度180℃。
