0號塊內部缺陷檢測，把控橋梁施工質量的關鍵一環

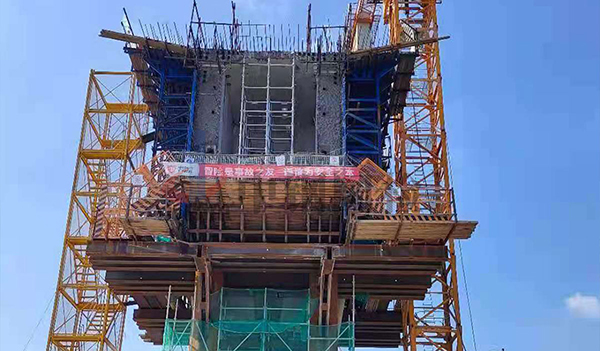

橋梁0號塊是懸臂施工時最先澆筑的那個單元，一般在橋墩正上方，是從墩柱向兩邊延伸的第一塊，也是連續梁施工的關鍵性節點。大跨徑整體連續梁橋一般都分節段施工，而每一節段就被稱之為“塊”，因此最先澆筑單元就被稱為0號塊，其余號塊依序排號 。當0號塊強度達到規定值后，就能以0號塊為操作平臺，在其上安裝施工機械、掛籃等進行對稱澆筑，或裝配1號塊、2號塊等等。



檢測的必要性

0號塊混凝土豎向深度大，且在支座上方，鋼筋較密，混凝土澆筑時容易離析、振搗不密實，產生空洞和缺陷。如果因各種因素導致的質量缺陷不能及時發現并修補，將會直接造成承載力下降，并影響混凝土及鋼筋的耐久性能，為橋梁及整體線路的運營安全產生威脅。因此，有必要采用科學方法和手段對0號塊進行質量檢測，以確保其質量滿足相關技術要求，同時也為后續橋梁施工和運營維護提供技術資料。





檢測方法

對于混凝土缺陷的檢測，有地質雷達法、沖擊彈性波法、超聲波法、鉆芯法等多種方法可供選擇，在具體選擇時應充分考慮檢測準確性、檢測時效性、對0號塊的破壞性影響等因素。



彈性波在混凝土中傳播時，在密度大、強度高、模量大的混凝土中波速高、衰減慢；而在疏松、破碎的混凝土中則波速低、衰減快。當混凝土構件存在軟弱或者缺陷時，該區域當中傳播的彈性波波速會降低，因此可利用斷面上彈性波的速度分布評價混凝土的質量和內部可能存在的缺陷。此方法對缺陷和邊界靈敏度高，受鋼筋、水分等因素影響小，適用性較為廣泛。

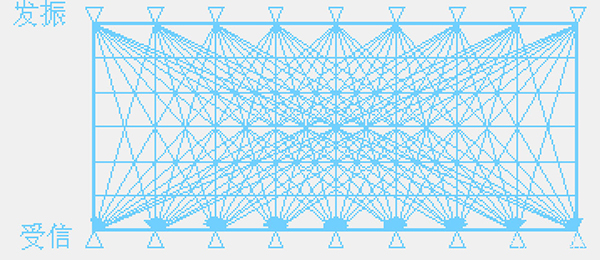

彈性波CT技術基于沖擊彈性波發展而來，是利用彈性波穿透被測試物體，由于不同介質中同一種彈性波的傳播速度存在差異，通過分析接收到的波速分布圖像來反映結構內部狀態的一種無損檢測方法。在混凝土結構無損檢測應用中，通過對被檢對象掃描，利用彈性波在檢測斷面上的傳播速度并結合CT技術進行反演成像，生成物體內部結構特征的二維、三維圖像，以實現質量檢測的目的。





超聲波法通過測量超聲脈沖波在混凝土中的傳播速度、首波幅度和接收信號主頻率等聲學參數，并根據這些參數及其相對變化來判定混凝土中的空洞、不密實、裂縫等缺陷情況，是混凝土無損檢測的主要方法之一。



雷達法是利用電磁波在混凝土結構中的傳播和反射特性來檢測結構的物理性質和缺陷情況的一種無損檢測技術，是一種廣泛應用于混凝土澆注質量及缺陷檢測的技術手段。雷達法通過發射高頻電磁波，然后接收并分析波的反射信號，根據反射信號的強度、時間和頻率等參數，可以確定混凝土結構中的缺陷位置、尺寸和性質。但常規數據處理方法對微小和微弱的有用信號難以識別，受鋼筋、水分影響較大，對離析等缺陷鈍感。



檢測依據

在對橋梁0號塊進行內部缺陷檢測時，可依據相關國家推薦性標準以及行業標準等多種標準，根據實際需要進行選擇。





1.《混凝土結構現場檢測技術標準》（GB/T 50784-2013）；

2.《沖擊回波法檢測混凝土缺陷技術規程》（JGJ/T  411-2017）；

3.《橋梁混凝土結構無損檢測技術規程》（T/CECS G:J50-01-2019）；

4.《超聲法檢測混凝土缺陷技術規程》（CECS 21:2000）；

5.《雷達法檢測混凝土結構技術標準》（JGJ/T 456-2019）；

6.《鐵路工程混凝土實體質量檢測技術規程》（TB 10433-2023）；

7.《沖擊彈性波法檢測混凝土缺陷技術規程》（T/CECS 925－2021）。



實例分析

在對某連續梁零號塊內部缺陷專項檢測時，通過綜合比較多種檢測手段優缺點，結合項目實際，最終選取彈性波CT探測法進行檢測。該方法可針對0號塊大體積混凝土進行深入檢測，且不受結構外表面遮蓋物限制，檢測精度不易被結構物內部密布鋼筋影響。

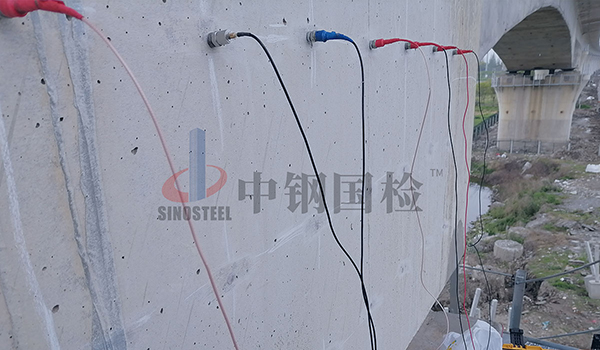

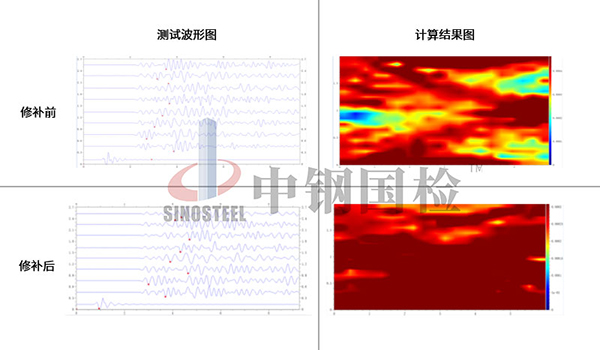

團隊檢測技術人員制定好檢測方案后，采用彈性波CT技術對0號塊內部缺陷進行檢測，通過檢測云圖發現受檢0號塊存在相對軟弱區。

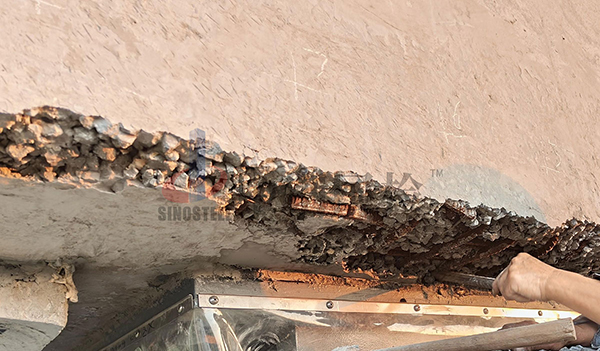

依據檢測結果，在可能存在軟弱區部位剔除表面疏松層后發現內部混凝土離析比較嚴重。在采取補救措施后再次對0號塊進行了檢測，測區內未見明顯不均勻。





此次檢測對缺陷位置進行準確掌握，為客戶后期修補（二次注漿）提供準確的位置信息。
