石油瀝青產(chǎn)品性能及其質(zhì)量檢測(cè)

石油瀝青是由石油原油經(jīng)過(guò)蒸餾等提煉出來(lái)的各種輕質(zhì)油及潤(rùn)滑油以后的殘留物，或再經(jīng)過(guò)加工而得的產(chǎn)品。它是一種有機(jī)膠凝材料，在常溫下呈固體、半固體或粘性液體，顏色為褐色或黑褐色。建筑上主要使用建筑石油瀝青制成各種防水材料制品或現(xiàn)場(chǎng)直接使用。



石油瀝青的性能

1、石油瀝青是憎水性材料，幾乎完全不溶于水，且本身構(gòu)造致密，能緊密黏附于礦物材料表面，同時(shí)具有一定的塑性，能夠適應(yīng)材料或構(gòu)件得到變形，所以石油瀝青具有良好的防水性。



2、石油瀝青的黏滯性是反映瀝青材料內(nèi)部阻礙其相對(duì)流動(dòng)的一種特性，以絕對(duì)黏度表示，是瀝青性質(zhì)的重要指標(biāo)之一。



3、塑性是指石油瀝青在外力作用下產(chǎn)生變形而不破壞，除去外力后，則仍保持變形后得到形狀的性質(zhì)，是瀝青性能的重要指標(biāo)之一。



4、石油瀝青中的瀝青質(zhì)含量較多時(shí)，在一定程度上能夠減小其溫度敏感性。瀝青中含蠟量較多時(shí)，則會(huì)增大溫度敏感度。



• 大氣穩(wěn)定性是指石油瀝青在熱、陽(yáng)光、氧氣和潮濕等因素的長(zhǎng)期綜合作用下抵抗老化的性能，即石油瀝青隨著時(shí)間的進(jìn)展而流動(dòng)性和塑性逐漸減小，硬脆性逐漸增大，直至脆裂的過(guò)程。





檢測(cè)項(xiàng)目

石油瀝青的檢測(cè)項(xiàng)目包括針入度、延度、軟化點(diǎn)、溶解度、蒸發(fā)后質(zhì)量變化、蒸發(fā)后25℃針入度比、閃點(diǎn)等等。



檢測(cè)方法

針入度測(cè)定：

瀝青的針入度以標(biāo)準(zhǔn)針在一定的載荷、時(shí)間及溫度條件下垂直穿入瀝青試樣的深度表示。試樣前應(yīng)先小心加熱樣品，加熱到使樣品能夠易于流動(dòng)。將試樣倒入預(yù)先選好的試驗(yàn)皿中，并松松地蓋住以防灰塵落入。然后將試樣按要求安裝在試驗(yàn)機(jī)上，在規(guī)定時(shí)間內(nèi)快速釋放針連桿，使標(biāo)準(zhǔn)針自由下落穿入瀝青試樣中，到規(guī)定時(shí)間使標(biāo)準(zhǔn)針停止移動(dòng)。同一試樣至少重復(fù)測(cè)定三次，做好數(shù)據(jù)記錄。





溶解度測(cè)定：

溶解度試驗(yàn)是指將樣品溶解在三氯乙烯中，用玻璃纖維濾紙過(guò)濾，不溶物經(jīng)洗滌，干燥和稱重，計(jì)算出溶解度。試驗(yàn)前按要求獲取具有代表性的樣品，將待測(cè)樣品進(jìn)行熔化脫水，直到樣品溶解，并在室溫下放置至少15min。將預(yù)先準(zhǔn)備好并已經(jīng)恒重的古氏坩堝安裝在吸濾瓶上，過(guò)濾澄清溶液。當(dāng)不溶物明顯時(shí)，盡可能將不溶物保留在錐形燒瓶中，直至濾液濾完。將古氏坩堝、濾紙和不溶物放在規(guī)定溫度的烘箱內(nèi)至少30min后取出，然后放在干燥箱中冷卻30min后稱量。做好記錄，試驗(yàn)結(jié)果由公式計(jì)算得出。



蒸發(fā)損失測(cè)定：

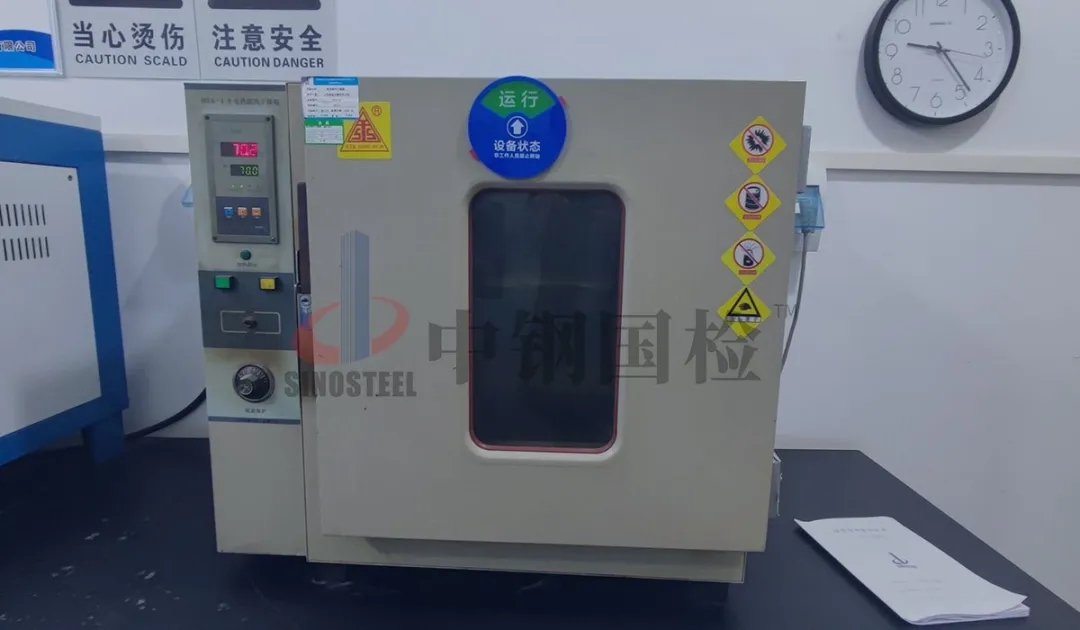

將足夠量的試樣放在合適的容器中，加熱至流體狀態(tài)，并攪拌均勻。將兩個(gè)盛有試樣的盛樣皿放在烘箱的轉(zhuǎn)盤上，當(dāng)烘箱內(nèi)溫度上升到162℃時(shí)開(kāi)始計(jì)時(shí)，試驗(yàn)時(shí)間為5h，試樣在烘箱中的總時(shí)間不應(yīng)超過(guò)試驗(yàn)時(shí)間15min。加熱結(jié)束，取出盛樣皿，在空氣中冷卻至室溫后進(jìn)行稱量。

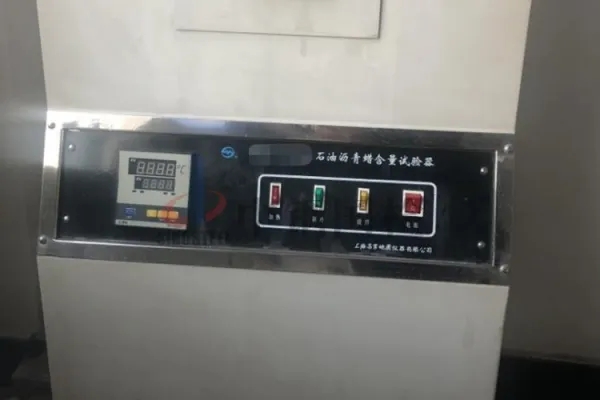

蠟含量測(cè)定：

將試樣裂解得到的餾出油，用無(wú)水乙醚-無(wú)水乙醇混合溶劑溶解稀釋，在-20℃溫度下冷卻、結(jié)晶、過(guò)濾、洗滌，用石油醚溶解結(jié)晶得到的蠟，從溶液中蒸出溶劑，真空干燥、稱重，計(jì)算及數(shù)據(jù)處理，得到蠟含量。





總結(jié)

石油瀝青作為一種較為常見(jiàn)的建筑材料，被廣泛應(yīng)用于道路、橋梁、隧道等工程中。為確保石油瀝青的質(zhì)量和性能符合規(guī)定的標(biāo)準(zhǔn)，需要進(jìn)行各種試驗(yàn)。以上是石油瀝青的部分檢測(cè)項(xiàng)目與方法，希望能給大家提供幫助。
