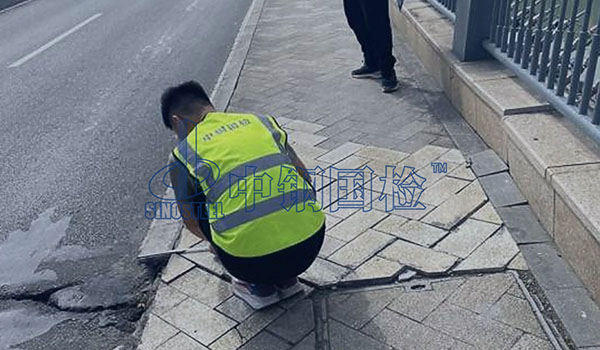

橋面系
|
檢測項目 |
損壞類型 |
檢測項目 |
損壞類型 |
|
橋面鋪裝 |
網裂或龜裂 |
伸縮裝置 |
螺帽松動 |
|
波浪及車轍 |
縫內沉積物阻塞 |
||
|
坑槽 |
接縫處鋪裝碎邊 |
||
|
碎裂破碎 |
接縫處高差 |
||
|
洞穴 |
鋼材料翹曲變形 |
||
|
橋面貫通橫縫 |
結構縫寬 |
||
|
橋面貫通縱縫 |
伸縮縫處異常響聲 |
||
|
橋頭平順 |
橋頭沉降 |
欄桿或護欄 |
露筋銹蝕 |
|
臺背下沉值 |
松動錯位 |
||
|
排水系統 |
泄水管阻塞 |
缺失殘缺 |
|
|
殘缺脫落 |
人行道塊件 |
網裂 |
|
|
橋面積水 |
塌陷 |
||
|
防水層 |
殘缺 |

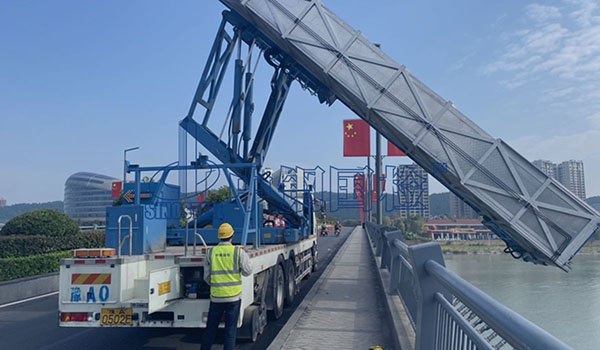

上部結構
|
檢查項目 |
PC或RC梁式構件 |
|||||||
|
損壞類型 |
表面網狀裂縫 |
混凝土剝離 |
露筋銹蝕 |
梁體下?lián)?o:p> |
結構裂縫 |
裂縫處滲水 |
橋面貫通 |
|
|
檢查項目 |
主拱圈 |
|||||||
|
損壞類型 |
橋面貫通橫縫 |
主拱圈變形 |
砌體缺損、脫落 |
砂漿松動缺失 |
表面風化損壞 |
表面網狀裂縫 |
構件斷裂 |
|
|
結構裂縫 |
混凝土剝離 |
露筋銹蝕 |
節點開裂 |
裂縫滲水 |
||||
|
檢查項目 |
拱上構造 |
|||||||
|
損壞類型 |
表面風化剝落 |
側墻變形 |
砌體缺損 |
砌體脫落 |
砂漿松動缺失 |
/ |
/ |
|
|
檢查項目 |
橫向聯系 |
|||||||
|
損壞類型 |
橋面貫通縱縫 |
連接件脫焊松動 |
連接件斷裂 |
橫隔板網裂面積 |
橫隔板剝落露筋 |
梁體異常振動 |
/ |
|
|
檢查項目 |
拱橋橫向聯系 |
|||||||
|
損壞類型 |
微彎板網裂 |
微彎板剝落露筋 |
連接件開裂 |
橋面貫通縱縫 |
/ |
/ |
/ |
|
|
檢查項目 |
防落梁裝置 |
|||||||
|
損壞類型 |
有無落架趨勢 |
牛腿表面損傷 |
伸縮縫處滲水 |
鋼錨板 |
/ |
/ |
/ |
|
|
檢查項目 |
鋼結構物 |
|||||||
|
損壞類型 |
變色起皮 |
油漆剝落 |
一般銹蝕 |
嚴重銹蝕 |
銹蝕成洞 |
焊縫裂紋 |
焊縫開裂 |
|
|
鉚釘損失 |
螺栓松動 |
錯位變形 |
/ |
/ |
/ |
/ |
||

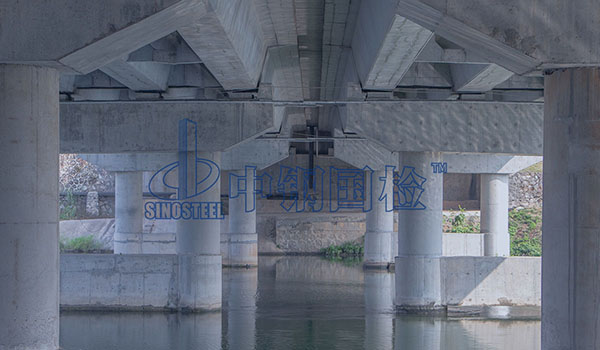

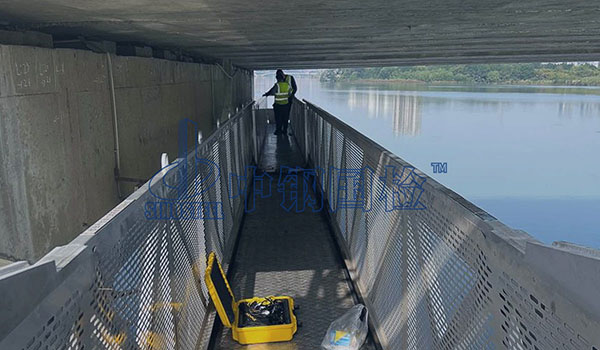

下部結構
表3 下部結構主要檢查內容
|
檢查項目 |
損壞類型 |
檢查項目 |
損壞類型 |
|
臺帽蓋梁 |
網狀裂縫 |
墩臺身 |
墩身水平裂縫 |
|
混凝土剝離 |
墩身縱向裂縫 |
||
|
露筋銹蝕 |
框架式節點 |
||
|
結構裂縫 |
橋墩位置 |
||
|
裂縫處滲水 |
橋面貫通橫縫 |
||
|
墩臺成塊脫落 |
支座 |
支座固定螺栓 |
|
|
基礎 |
基礎沖刷 |
橡膠支座 |
|
|
基礎掏空 |
鋼支座 |
||
|
混凝土樁 |
支座底板混凝土 |
||
|
基礎移動 |
支承穩定性 |
||
|
錐坡 |
缺陷 |
耳背翼墻 |
剝離脫落 |
|
沖刷 |
翼墻前結合處 |
||
|
拱腳 |
拱腳位移 |
擋土功能 |
|
|
拱腳開裂 |
翼墻大貫通縫 |
||
|
拱腳殘缺 |
/ |
/ |
支座調查
附屬構造物檢查
