架空導線蠕變試驗方法及注意事項

架空導線是架空線路的主要部件之一。架空線路就是架設在地面之上，采用絕緣子將輸電導線固定在直立于地面的桿塔上以傳輸電能的輸電線路。導線是用來傳導電流、輸送電能的元件。架空裸導線一般每相一根，若是輸送容量大，可采用相分裂導線，能夠減少電暈損失和電暈干擾。導線在運行過程中會受到各種自然條件的考驗，因此具有較好的導線性能、較高的機械強度及耐腐蝕影響等特征。



由于架空導線自身重量的關系，使其長期工作在受拉的狀態下，會導致導線發生錯位和滑移而產生伸長，這個過程稱為蠕變，即測定金屬材料在長時間的恒溫和恒應力作用下，發生緩慢的塑性變形現象的一種材料機械性能試驗。架空導線的蠕變試驗是用來確定導線長期工作在負荷狀態下的結構穩定性。根據標準GB/T 22077-2023《架空導線蠕變試驗方法》中規定，試驗過程如下：



試樣制備

試樣兩端應采用金具壓接、澆筑低熔點合金或環氧樹脂進行制作接頭。要注意當采用金具壓接時，應在不損傷導線的前提下緊密壓接，不允許出現滑移或其他影響試驗正常進行的任何缺陷。采用低熔點合金或環氧樹脂等材料澆注時，應采取措施避免導線發生滑移或導線層間移動。



試驗步驟

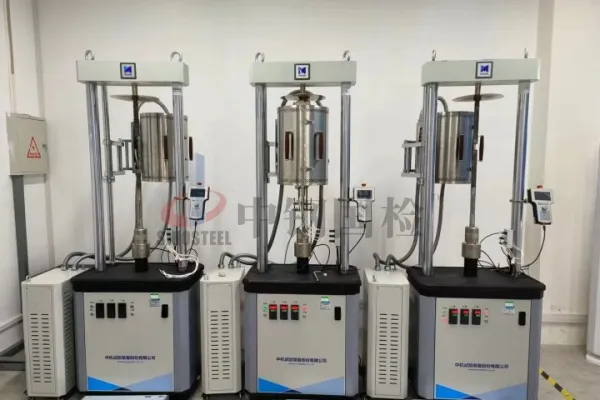

1、將制備好的試樣安裝在蠕變試驗機上。

2、均勻加載至試驗荷載，不應過載。加載時間控制在5min±10s。

3、若需要進行逐步加載，每次的增量不應超過試驗荷載的20%。試驗期間保持荷載恒定。

4、若需要進行高溫蠕變試驗，需要在標距長度內試樣溫度達到試驗溫度并恒定后開始加載試驗荷載。

5、在試驗期間，應測量試樣標距兩端和中部的溫度，并對環境或試樣溫度進行連續監測。

6、當達到試驗荷載時開始測量和記錄蠕變和溫度，即在允許的5min加載時間結束時開始。





注意事項

1、當采用較長的導線試樣時，預加荷載不足以提升導線，這時試樣應用平衡杠桿系統或者滑車均勻支撐。

2、試樣制備的目的是要盡可能保證在試驗期間絞線的每根單線應力相同。

3、試樣制備時要避免不必要的成圈和彎曲出現。

4、宜采用環氧樹脂或低熔點合金端頭，以降低滑移的風險并避免層間移動引起的絞線受力不均。

5、溫度每增加1℃，導線的蠕變速度大約增加4%。

6、通過測量不同溫度下單根或由相同單線組成的絞線的蠕變來確定溫度的影響。

7、在試驗過程中，要同時考慮蠕變伸長和熱膨脹伸長引起的導線伸長。



架空導線作為架空線路的主要組成部件，架設在桿塔上面，除了要承受自重外，還會受到風、雪、冰等外加荷載，同時還會受到周圍空氣所含化學物質的侵蝕。因此架空導線除了具備較好的蠕變性能外，還要具有良好的電氣性能、足夠的機械強度及抗腐蝕能力。
