人工挖孔樁樁底不良地質體檢測

《建筑地基基礎設計規范》（GB 50007-2011）中10.2.13條明確指出人工挖孔樁終孔時，應進行樁端持力層檢驗。單柱單樁的大直徑嵌巖樁，應視巖性檢驗孔底下3倍樁身直徑或5m深度范圍內有無土洞、溶洞、破碎帶或軟弱夾層等不良地質條件。（強制性條文）



中鋼國檢運用地質調查法+雷達法以項目為依托對樁底不良地質條件進行了有效的檢測。



地質調查

通過對人工挖孔樁樁壁、樁底及附近邊坡圍巖進行地質觀察：巖性為灰白色未~微風化含角礫灰?guī)r、泥質灰?guī)r；巖石較難鉆進，錘擊聲較清脆，有輕微回彈，稍震手，較難擊碎，浸水后，有輕微吸水反應；圍巖整體上呈厚層狀~塊狀構造，局部節理、裂隙較發育，沿節理、裂隙方向可見明顯的長英質脈，部分節理、裂隙發育部位可見明顯的褐紅色鐵質、泥質填充物，并伴有地下水滲出，呈潮濕狀~點滴狀，偶見淋雨?duì)睿粐鷰r局部見有明顯的溶蝕現象，呈蜂窩麻面狀，偶見小溶孔集中，局部填充泥質，呈褐黃色。

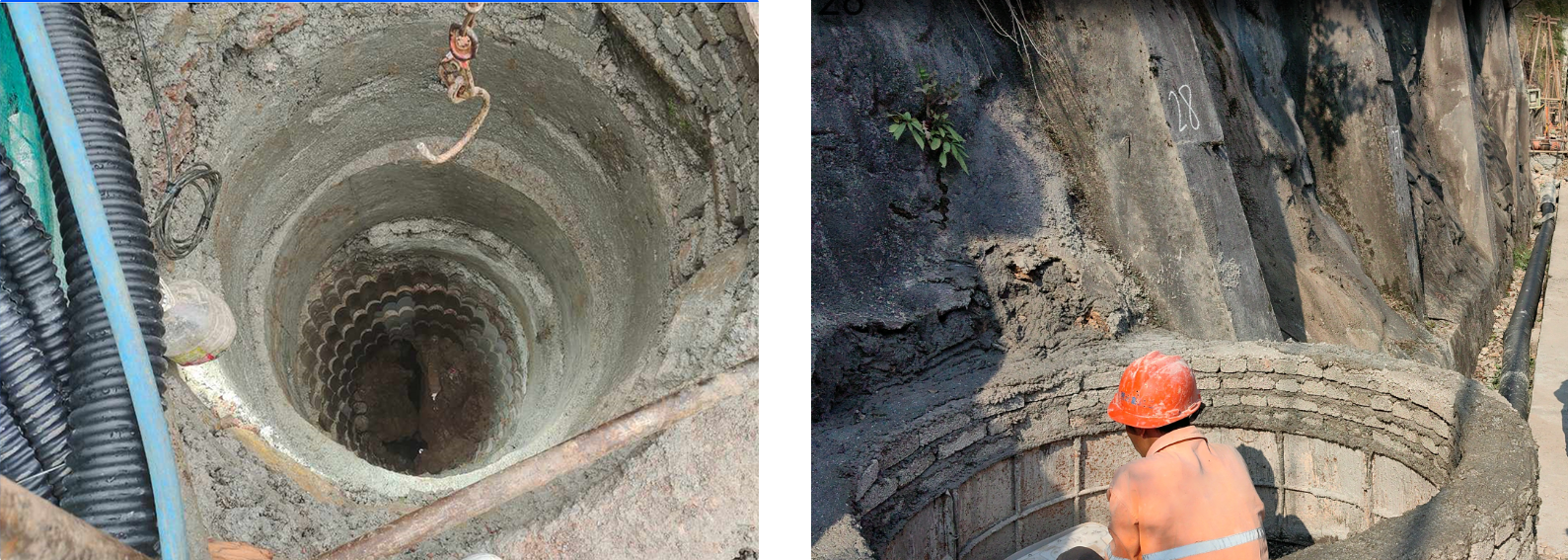

現場圍巖情況



地質雷達法

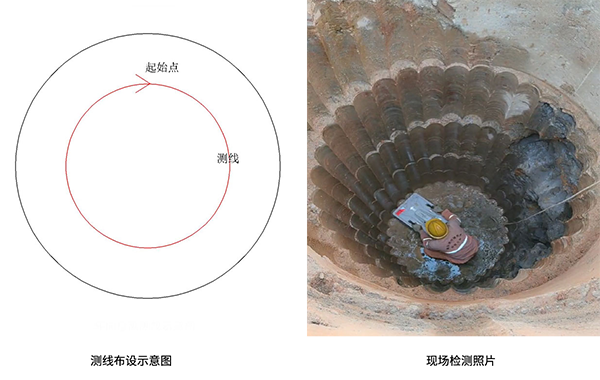

本次采用 CO1760 雙頻天線型地質雷達，選用 170MHz/600MHz 屏蔽天線，采用點測模式，測線布設見下圖。





通過后期綜合分析及處理，推測樁底可能存在溶洞，通過后期驗證，發現溶洞，見下圖。

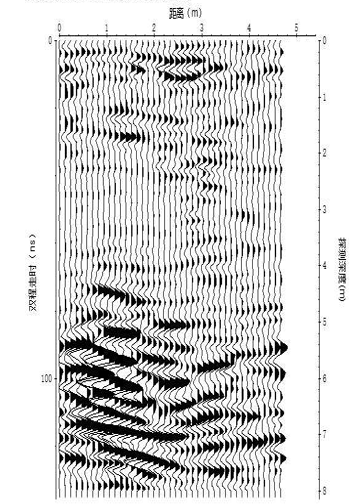

雷達檢測圖

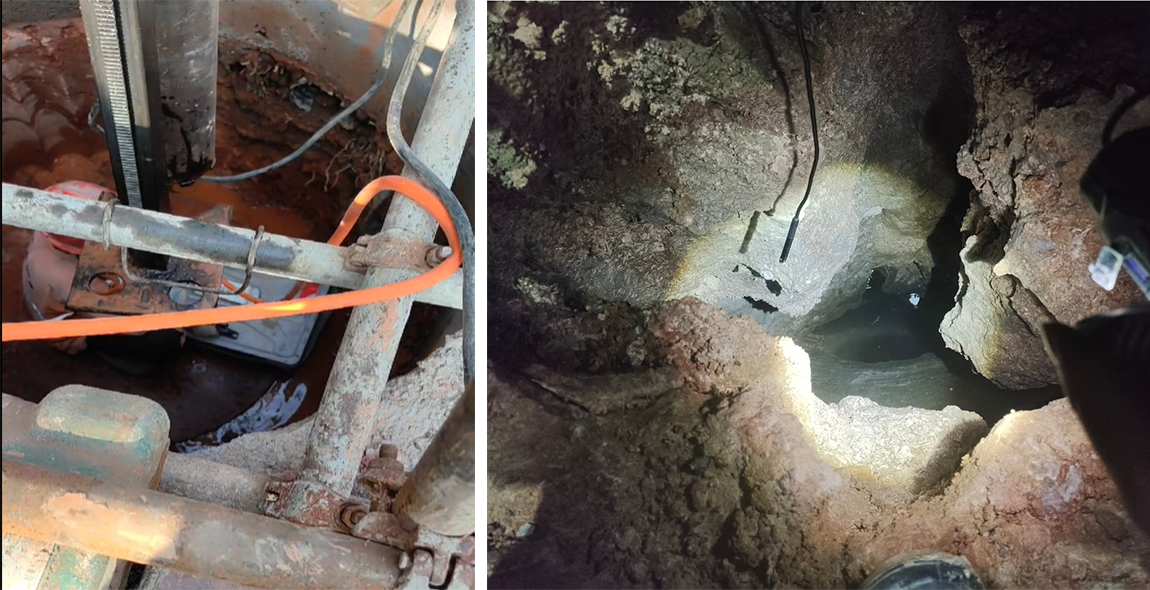

現場驗證有溶洞



樁底不良地質條件的檢測具有多種方法，例如：地質調查法、鉆芯法、高密度電法、瞬變電磁法、電測深法、雷達法等，綜合比對來分析，地質調查法+雷達法具有經濟、實惠、快速、無損、可靠性高的優點。
