鋼結構廠房專業性鑒定檢測方法

隨著我國工業的改革發展，各種結構體系的鋼結構廠房逐漸被大家熟知，鋼結構廠房以下優點：

1、建筑質量輕，強度高，跨度大；

2、鋼結構建筑施工工期短，相應降低投資成本；

3、鋼結構建筑防火性高，防腐蝕性強；

4、鋼結構建筑搬移方便，回收無污染，環保性好；

5、鋼結構建筑投資低，經濟實惠。



但隨著其使用年限的增長、使用環境的不同，使用用途的變更及改造，可能導致受力構件變形，防銹防腐層逐漸失效，繼而影響其安全性能，對這類鋼結構廠房進行專業性鑒定檢測尤為重要，通過檢測可明確鋼結構各構件的評級及整體的狀態，為后期的使用和養護提供重要依據。





適用范圍

適用于鋼結構廠房鑒定檢測。



檢測標準

1、《鋼結構工程施工質量驗收標準》GB 50205-2020；

2、《鋼結構現場檢測技術標準》GB/T 50621-2010；

3、《建筑結構檢測技術標準》GB/T 50344-2019；

4、《建筑變形測量規范》JGJ 8-2007；

5、《鋼結構設計標準》GB 50017-2017；

6、《建筑結構荷載規范》GB 50009-2012；

7、《工程結構通用規范》GB 55001-2021；

8、《空間網格結構技術規程》JGJ 7-2010；

9、《建筑抗震設計規范》（2016年版）GB 50011-2010；

10、《既有建筑鑒定與加固通用規范》GB 55021-2021；

11、《工業建筑可靠性鑒定標準》GB 50144-2019；

12、《門式剛架輕型建筑鋼結構技術規范》GB 51022-2015；

13、《鋼結構通用規范》GB 55006-2021；

14、《建筑結構可靠性設計統一標準》GB 50068-2018；

15、《建筑抗震鑒定標準》GB 50023-2009；

16、《建筑工程抗震設防分類標準》GB 50223-2008。



檢測內容

1、場地和地基基礎

檢查該廠房所處地勢情況以及地基基礎是否存在因不均勻沉降引起的錯位、傾斜、變形和開裂。



2、結構體系與布置核查

檢查結構體系與構件布置是否合理，結構平面布置是否規則，有無明顯的傾斜和變形現象，結構傳力路徑是否明確。



3、結構構件外觀缺陷及損傷

對該結構自身、支座部位、屋面檁條、屋面板、支柱及柱腳區域、基礎進行全面排查，明確部位及缺陷性質，逐一記錄。



4、柱頂點側向位移

使用全站儀采用平距法對柱頂點側向位移進行檢測、高差法測出支柱高度，確定柱頂點側向位移值。



5、梁側向彎曲

使用全站儀采用平距法對鋼梁側向彎曲進行檢測、在關鍵斷面處測得數據，確定鋼梁側向彎曲結果。



6、構件截面尺寸

使用超聲波測厚儀、游標卡尺、鋼卷尺等，對構件截面尺寸進行測量記錄，測量時剔除表面涂層及污物，露出金屬光澤后進行測量，抽檢數量按照《建筑結構檢測技術標準》GB/T 50344-2019表3.3.10中對檢測批進行劃分，按檢測類別B進行抽檢。



7、涂層厚度

對所有構件（柱、桿件、支座等），按照《建筑結構檢測技術標準》GB/T 50344-2019表3.3.10中對檢測批進行劃分，按檢測類別A進行抽檢。



8、材料強度

使用里氏硬度計對柱、各類型構件材料強度進行檢測，確定材質類別，便于計算分析。



9、焊縫內部質量檢測

采用超聲波探傷儀對該廠房焊縫內部質量進行檢測，檢測數量依據《建筑結構檢測技術標準》GB/T 50344-2019表3.3.10中對檢測批進行劃分，按檢測類別B進行抽檢。



10、結構整體位移和位移調查

使用全站儀對該結構整體進行位移及明顯變形的檢測調查。



11、非結構構件的情況調查

調查柱間支撐、梁間支撐、屋面支撐是否存在銹蝕或者連接不當?shù)热毕荨?/p>



模型驗算

根據以上檢測及勘查結果和委托方提供的圖紙等資料，承載能力驗算考慮風荷載、雪荷載、自重等。 依據《鋼結構設計標準》GB 50017-2017、《建筑結構荷載規范》GB 50009-2012等規范并結合其使用環境及功能，利用模型計算軟件進行建模驗算分析。 結果圖例如下：

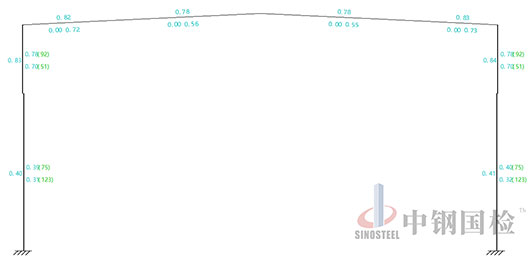

標準跨剛架應力比結果

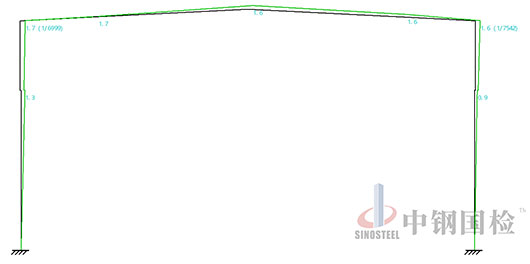

標準跨剛架左風位移圖

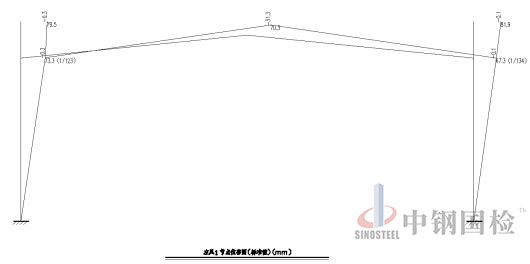

標準跨剛架右風位移圖



檢測結果的評定

依據現場檢測結果及模型計算結果，根據《工業建筑可靠性鑒定標準》GB 50144-2019要求，對所檢鋼結構廠房進行構件集、結構系統及鑒定單元三個層次的評級。



構件集等級評定內容： 構件承載能力、構造和連接的安全性等級評定。



結構系統等級評定內容： 地基基礎、上部承重結構和圍護結構三個結構系統的安全性等級評定。



鑒定單元等級評定內容： 該建筑整體安全性等級評定。



綜合以上的等級評定結果，對工業鋼結構廠房等級進行評定，整體等級評定應根據各構件集、結構系統及鑒定單元三個層次的等級進行評定，并取三個項目中的較低等級作為整體評定等級。



評定結果的處理建議

根據模型計算及評定等級結果，依據《既有建筑鑒定與加固通用規范》GB 55021-2021、《鋼結構設計標準》GB 50017-2017等相關規范要求，對存在問題的構件提出針對性的處理建議（更換、加固、改變構造、增加支承結構等），使鋼結構廠房現狀能夠滿足現有規范及安全使用要求。



結語

工業建筑對我國的經濟發展具有重大意義，工業安全生產是必不可缺的一部分，其鋼結構廠房專業性鑒定檢測顯得尤為重要。 我單位通過對其進行專業性鑒定檢測，根據檢測結果及模型驗算結果等進行綜合性分析，提出合理化處理建議，為鋼結構廠房的日常維護與管理提供重要依據。
