錨固膠質(zhì)量檢測之長期使用性能檢測

混凝土結(jié)構(gòu)工程用錨固膠是一種用于混凝土結(jié)構(gòu)工程中鉆孔錨固受力鋼筋的膠粘劑。主要用于結(jié)構(gòu)改造加固、幕墻施工、設(shè)備固定安裝、房屋裝修等工程。錨固膠能夠?qū)摻罨蚵菟ɡ喂痰劐^固在混凝土中，形成如同預(yù)埋的效果，從而提高結(jié)構(gòu)的整體穩(wěn)定性和承載能力。



標(biāo)準(zhǔn)GB/T 37127-2018《混凝土結(jié)構(gòu)工程用錨固膠》中規(guī)定，混凝土結(jié)構(gòu)工程用錨固膠需要進(jìn)行：外觀質(zhì)量、可操作時間、不揮發(fā)物含量、下垂度、劈裂抗拉強(qiáng)度、抗彎強(qiáng)度、抗壓強(qiáng)度、無約束線性收縮率、鋼對鋼拉伸抗剪強(qiáng)度、鋼對鋼T沖擊剝離長度、約束拉拔條件下帶肋鋼筋與混凝土的粘結(jié)強(qiáng)度、熱變形溫度、施工溫度范圍、長期使用性能、耐介質(zhì)腐蝕性能等項(xiàng)目的檢測。



在錨固膠眾多檢測項(xiàng)目中，長期使用性能是評價其質(zhì)量的重要指標(biāo)之一。錨固膠對構(gòu)件粘結(jié)起到關(guān)鍵性作用，因此加固工程使用的錨固膠一定要有品質(zhì)保障。錨固膠的長期使用性能檢測包括：耐濕熱老化性能、耐凍融性能、耐長期應(yīng)力作用能力、耐疲勞應(yīng)力作用能力、耐熱老化能力，檢測方法如下：

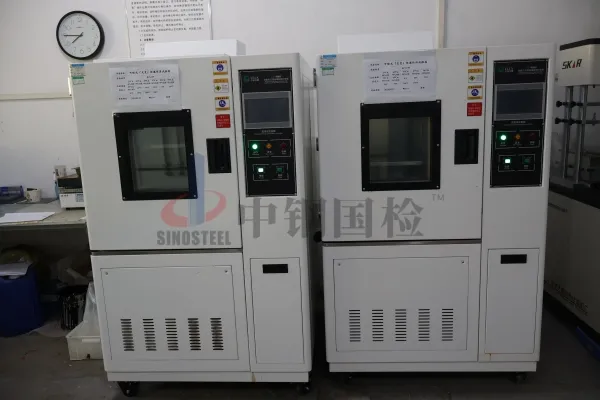

耐濕熱老化性能

將制備并養(yǎng)護(hù)7d后的5個試件，放置于溫度為50℃、相對濕度為（95±3）%的濕熱環(huán)境中，養(yǎng)護(hù)90d后取出試件，冷卻至（23±2）℃，并在該溫度下測試鋼對鋼拉伸抗剪強(qiáng)度，取5個試件的算術(shù)平均值，計(jì)算其與標(biāo)準(zhǔn)條件下養(yǎng)護(hù)7d后試件鋼對鋼拉伸抗剪強(qiáng)度平均值的下降率。





耐凍融性能

將制備并養(yǎng)護(hù)7d后的5個試件，用水浸濕放在以恒溫至規(guī)定溫度的冰箱中冷凍4h，取出試件放入水槽中浸漬4h，為一次循環(huán)。重復(fù)上述循環(huán)至50次。取出試件，擦去試件表面水分，在（23±2）℃放置8h，測試鋼對鋼拉伸抗剪強(qiáng)度，取5個試件的算術(shù)平均值，計(jì)算其與標(biāo)準(zhǔn)條件下養(yǎng)護(hù)7d后試件鋼對鋼拉伸抗剪強(qiáng)度平均值的下降率。



耐長期應(yīng)力作用能力

將制備并養(yǎng)護(hù)7d后的試件，在標(biāo)準(zhǔn)條件下應(yīng)承受4.0MPa的剪應(yīng)力，且持續(xù)作用210d，按GJB 3383規(guī)定的膠接耐久性拉伸剪切蠕變性能試驗(yàn)方法進(jìn)行測定。



耐疲勞應(yīng)力作用能力

采用30MPa強(qiáng)度的混凝土，分別在每一試塊澆注側(cè)面打孔位置垂直打孔，用錨固膠分別植入符合要求的熱軋帶肋鋼筋，然后安裝在疲勞試驗(yàn)機(jī)上，在試驗(yàn)條件下，連續(xù)進(jìn)行200萬次試驗(yàn)。取下試件觀察并記錄試驗(yàn)現(xiàn)象。當(dāng)試驗(yàn)過程中鋼筋斷裂或混凝土內(nèi)聚破壞時，試驗(yàn)結(jié)果應(yīng)視為無效，并重新試驗(yàn)。當(dāng)3塊試件粘結(jié)面均無裂紋、突出、鋼筋拔出等破壞現(xiàn)象時，應(yīng)判定合格。



耐熱老化能力

將制備并養(yǎng)護(hù)7d后的試件，放置在（80±2）℃的鼓風(fēng)烘箱中養(yǎng)護(hù)，30d后取出測試鋼對鋼拉伸抗剪強(qiáng)度，取5個試件的算術(shù)平均值，計(jì)算其與標(biāo)準(zhǔn)條件下養(yǎng)護(hù)7d后的試件的鋼對鋼拉伸抗剪強(qiáng)度平均值的下降率。



通過檢測，以便選擇優(yōu)質(zhì)的材料和先進(jìn)的生產(chǎn)工藝，制造出具有良好耐久性和長期性能的錨固膠產(chǎn)品。同時，通過老化測試等手段對錨固膠的性能進(jìn)行評估和監(jiān)控，可以確保在實(shí)際使用中的穩(wěn)定性和可靠性。因此，錨固劑長期使用性能檢測，是錨固劑不可忽略的檢測項(xiàng)目之一。
