鐵路混凝土梁配件防腐質(zhì)量檢測項(xiàng)目解析

鐵路混凝土梁配件在鐵路系統(tǒng)中占據(jù)著至關(guān)重要的地位。鐵路混凝土梁作為鐵路軌道的重要支撐結(jié)構(gòu)，其配件的質(zhì)量和性能直接關(guān)系到鐵路的安全運(yùn)行。例如，連接梁體的螺栓、墊片等配件，一旦出現(xiàn)腐蝕問題，可能會導(dǎo)致連接松動(dòng)，影響梁體的穩(wěn)定性。



防腐檢測對于確保鐵路安全運(yùn)行具有關(guān)鍵意義。首先，腐蝕會降低配件的強(qiáng)度和耐久性，增加配件失效的風(fēng)險(xiǎn)。如果不進(jìn)行防腐檢測，無法及時(shí)發(fā)現(xiàn)配件的腐蝕問題，可能會在列車運(yùn)行過程中引發(fā)嚴(yán)重的安全事故。



其次，防腐檢測可以延長配件的使用壽命，降低鐵路維護(hù)成本。通過定期檢測，可以及時(shí)采取防腐措施，延緩腐蝕的進(jìn)程，從而減少配件的更換頻率，節(jié)省大量的資金和人力。



此外，防腐檢測也是保障鐵路運(yùn)行效率的重要手段。腐蝕嚴(yán)重的配件可能需要進(jìn)行緊急維修或更換，這會導(dǎo)致鐵路線路的停運(yùn)或限速，影響列車的正常運(yùn)行。而通過有效的防腐檢測，可以提前發(fā)現(xiàn)問題并進(jìn)行處理，避免對鐵路運(yùn)行造成不必要的干擾。



綜上所述，鐵路混凝土梁配件防腐檢測是確保鐵路安全、高效運(yùn)行的必要環(huán)節(jié)，必須給予足夠的重視。



一、檢測依據(jù)與范圍

（1）明確檢測依據(jù)

TB/T 3274 - 2011《鐵路混凝土梁配件多元合金共滲防腐技術(shù)條件》是鐵路混凝土梁配件防腐檢測的重要標(biāo)準(zhǔn)依據(jù)。該標(biāo)準(zhǔn)詳細(xì)規(guī)定了檢測的各項(xiàng)技術(shù)指標(biāo)和要求，確保了檢測的權(quán)威性和準(zhǔn)確性。



例如，在耐中性鹽霧性能檢測方面，標(biāo)準(zhǔn)明確規(guī)定了檢測的時(shí)間和樣板表面紅銹出現(xiàn)的判定標(biāo)準(zhǔn)；在外觀檢測中，對配件的表面缺陷有嚴(yán)格的要求。這些標(biāo)準(zhǔn)為檢測機(jī)構(gòu)提供了明確的操作指南，保證了檢測結(jié)果的可靠性。



（2）劃定檢測范圍

鐵路混凝土梁配件防腐檢測范圍廣泛，包括支座預(yù)埋板（含聯(lián)結(jié)螺栓）及套筒、防落梁預(yù)埋板及擋塊（含聯(lián)結(jié)螺栓）等支座預(yù)埋配件、聯(lián)結(jié)板預(yù)埋件、T 形鋼、U 形螺栓等預(yù)埋件、接觸網(wǎng)支柱、下錨拉線等供電用預(yù)埋件。



這些配件在鐵路系統(tǒng)中承擔(dān)著重要的連接、支撐等作用，其防腐性能直接關(guān)系到鐵路結(jié)構(gòu)的穩(wěn)定性和安全性。因此，對這些配件進(jìn)行嚴(yán)格的防腐檢測至關(guān)重要。



二、檢測項(xiàng)目詳解

（1）外觀檢測

在自然光線下用目測方法檢查配件外觀，確?；疑?、色澤均勻。

外觀檢測是鐵路混凝土梁配件防腐檢測的重要環(huán)節(jié)之一。

配件的外觀直接反映了其防腐處理的質(zhì)量和效果。如果配件表面出現(xiàn)顏色不均勻、斑點(diǎn)、劃痕等缺陷，可能意味著防腐層存在問題，容易導(dǎo)致腐蝕的發(fā)生。



在實(shí)際檢測中，發(fā)現(xiàn)一些配件表面存在磕碰和劃痕，這可能會破壞防腐層的完整性，降低其防腐性能。因此，嚴(yán)格的外觀檢測可以及時(shí)發(fā)現(xiàn)這些問題，確保配件的防腐質(zhì)量。



（2）滲層金屬元素檢測

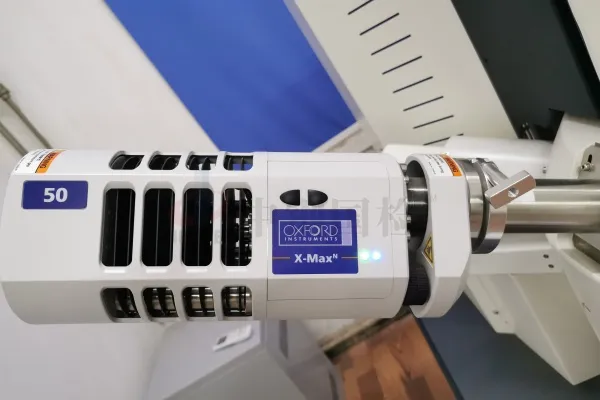

采用能譜儀對滲層斷面進(jìn)行成分定性測試，確定含有 Zn、Al、La、Fe 等元素。

滲層金屬元素的檢測對于評估配件的防腐性能至關(guān)重要。Zn、Al、La、Fe 等元素在防腐層中起到不同的作用。

鋅可以形成一層致密的氧化膜，阻止氧氣和水分的侵蝕；

鋁可以提高防腐層的硬度和耐磨性；

稀土元素 La 可以改善防腐層的結(jié)構(gòu)和性能。



通過能譜儀的檢測，可以準(zhǔn)確確定這些元素的存在和含量，從而判斷防腐層的質(zhì)量。據(jù)相關(guān)數(shù)據(jù)顯示，合格的鐵路混凝土梁配件防腐層中，Zn、Al、La、Fe 等元素的含量應(yīng)在一定的范圍內(nèi)，以確保防腐效果。





（3）滲層厚度檢測

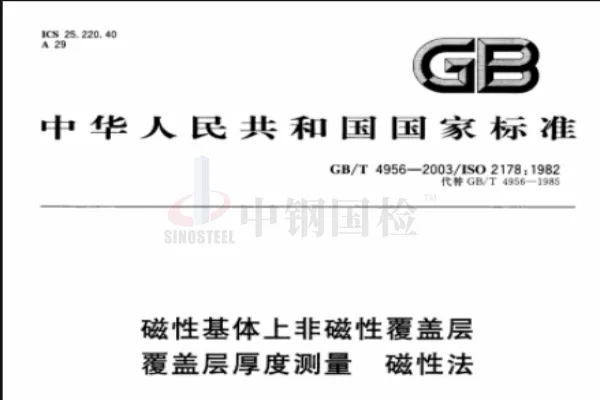

可按 GB/T 4956 - 2003 或采用掃錨電鏡方法測定滲層厚度。滲層厚度是衡量防腐性能的重要指標(biāo)之一。



足夠的滲層厚度可以提供更好的防腐保護(hù)，延長配件的使用壽命。根據(jù) GB/T 4956 - 2003 的規(guī)定，滲層厚度應(yīng)不小于一定數(shù)值。



（4）滲層表面硬度檢測

依據(jù) GB/T 4340 - 2009 規(guī)定進(jìn)行滲層表面硬度檢測。滲層表面硬度的檢測可以反映防腐層的強(qiáng)度和耐磨性。



較高的表面硬度可以抵抗外界的磨損和刮擦，提高防腐層的耐久性。根據(jù) GB/T 4340 - 2009 的規(guī)定，采用特定的測試方法對滲層表面硬度進(jìn)行檢測。在實(shí)際檢測中，若發(fā)現(xiàn)一些配件的滲層表面硬度較低，那就要注意防范，這可能會導(dǎo)致防腐層容易被損壞，降低其防腐性能。



（5）耐中性鹽霧性能檢測



按 GB/T 10125 - 2021 規(guī)定進(jìn)行耐鹽霧性測定，大型配件需切割取樣并進(jìn)行封閉處理。



耐中性鹽霧性能檢測是評估配件防腐性能的重要手段之一。通過模擬海洋環(huán)境中的鹽霧條件，對配件進(jìn)行長時(shí)間的鹽霧試驗(yàn)，可以觀察配件表面的腐蝕情況，從而判斷其防腐性能。在實(shí)際檢測中，按照 GB/T 10125 - 2021 的規(guī)定，對不同規(guī)格的配件進(jìn)行耐鹽霧性能檢測。



對于大型配件，需要進(jìn)行切割取樣，并進(jìn)行封閉處理，以確保試驗(yàn)的準(zhǔn)確性。



據(jù)統(tǒng)計(jì)，經(jīng)過嚴(yán)格防腐處理的鐵路混凝土梁配件，在鹽霧試驗(yàn)中可以保持較長時(shí)間的耐腐蝕性能，而未經(jīng)處理或處理不當(dāng)?shù)呐浼t容易出現(xiàn)腐蝕現(xiàn)象。因此，耐中性鹽霧性能檢測可以為鐵路混凝土梁配件的防腐質(zhì)量提供有力的保障。



三、檢測流程與標(biāo)準(zhǔn)

（1）抽樣與組批

在鐵路混凝土梁配件防腐檢測中，抽樣與組批是確保檢測結(jié)果具有代表性和準(zhǔn)確性的重要環(huán)節(jié)。同一配方、工藝和環(huán)境條件下，每 500 件為一批，不滿 500 件也可作為一批。這樣的規(guī)定是基于實(shí)際生產(chǎn)和檢測的需要，既考慮了批量生產(chǎn)的特點(diǎn)，又能保證在較小批量時(shí)也能進(jìn)行有效的檢測。



對于不同規(guī)格型號的產(chǎn)品，隨機(jī)抽取 3 件樣品進(jìn)行檢測。這種隨機(jī)抽樣的方法可以有效地避免人為因素的干擾，確保檢測結(jié)果的客觀性。通過隨機(jī)抽取，可以保證每個(gè)規(guī)格型號的產(chǎn)品都有被檢測到的機(jī)會，從而全面了解該批次產(chǎn)品的防腐質(zhì)量。



（2）檢驗(yàn)項(xiàng)目與規(guī)則

a、外觀檢驗(yàn)規(guī)則：在自然光線下用目測方法進(jìn)行檢查。要求配件外觀為灰色、色澤均勻、無磕碰和劃痕。若發(fā)現(xiàn)外觀存在缺陷，應(yīng)及時(shí)記錄并進(jìn)一步分析原因。



例如，若配件表面出現(xiàn)顏色不均勻，可能是防腐處理過程中工藝不穩(wěn)定導(dǎo)致；若有磕碰和劃痕，可能是在運(yùn)輸或存儲過程中受到外力影響。



b、滲層厚度檢驗(yàn)規(guī)則：可按 GB/T 4956 - 2003 或采用掃錨電鏡方法測定滲層厚度，且產(chǎn)品表面任何一點(diǎn)測量點(diǎn)的厚度應(yīng)≥60μm。



在實(shí)際檢測中，應(yīng)嚴(yán)格按照標(biāo)準(zhǔn)操作，確保測量的準(zhǔn)確性。對于測量結(jié)果不符合標(biāo)準(zhǔn)的產(chǎn)品，應(yīng)進(jìn)行二次檢測或采取其他措施進(jìn)行確認(rèn)。





c、公差配合檢驗(yàn)規(guī)則：采用經(jīng)計(jì)量檢定合格的通止規(guī)進(jìn)行螺栓、螺母公差配合檢驗(yàn)。



公差配合的準(zhǔn)確性直接影響到配件的安裝和使用性能。如果公差配合不符合要求，可能會導(dǎo)致連接不緊密，影響鐵路結(jié)構(gòu)的穩(wěn)定性。



d、耐鹽霧性檢驗(yàn)規(guī)則：按 GB/T 10125 - 1997 規(guī)定進(jìn)行耐鹽霧性測定。



對于大型配件，檢驗(yàn)前應(yīng)進(jìn)行切割取樣，桿件取樣尺寸不小于 100mm，板材取樣尺寸不小于 100mm×100mm，斷面應(yīng)采用 TBT 1527 - 2004 規(guī)定的環(huán)氧富鋅防銹漆進(jìn)行封閉處理，干膜厚度不小于 100μm。



e、耐鹽霧性檢驗(yàn)是模擬實(shí)際使用環(huán)境中的腐蝕條件，對配件的防腐性能進(jìn)行嚴(yán)格考驗(yàn)。



通過長時(shí)間的鹽霧試驗(yàn)，可以觀察配件表面的腐蝕情況，判斷其是否能夠滿足鐵路使用的要求。



四、防腐檢測專業(yè)支撐

在鐵路混凝土梁配件防腐檢測領(lǐng)域，專業(yè)的檢測機(jī)構(gòu)起著至關(guān)重要的作用。以中鋼國檢為例，作為國家金屬制品質(zhì)量檢驗(yàn)檢測中心，同時(shí)也是國企檢測單位，在鐵路混凝土梁配件防腐檢測方面具有豐富的經(jīng)驗(yàn)和專業(yè)的技術(shù)。



中鋼國檢出具國家認(rèn)可的 CMA、CNAS、ILAC 報(bào)告，參與了眾多在建鐵路工程原材料檢測，如杭黃鐵路、廣湛鐵路等，其出具的報(bào)告在項(xiàng)目上得到了廣泛認(rèn)可。



中鋼國檢擁有先進(jìn)的檢測設(shè)備和專業(yè)的技術(shù)團(tuán)隊(duì)。在檢測設(shè)備方面，中鋼國檢配備了高精度的掃描電鏡、能譜儀等先進(jìn)設(shè)備，能夠準(zhǔn)確地進(jìn)行滲層厚度、滲層金屬元素等項(xiàng)目的檢測。



在技術(shù)團(tuán)隊(duì)方面，中鋼國檢擁有一批專業(yè)的檢測工程師，他們具備豐富的檢測經(jīng)驗(yàn)和專業(yè)知識，能夠嚴(yán)格按照標(biāo)準(zhǔn)進(jìn)行檢測，確保檢測結(jié)果的準(zhǔn)確性和可靠性。





五、結(jié)語

鐵路混凝土梁配件防腐檢測的意義重大，不容忽視。鐵路作為國家重要的基礎(chǔ)設(shè)施，其安全運(yùn)行關(guān)系到人民生命財(cái)產(chǎn)安全和國家經(jīng)濟(jì)發(fā)展。而鐵路混凝土梁配件作為鐵路結(jié)構(gòu)的重要組成部分，其防腐性能直接影響著鐵路的整體安全性和耐久性。



通過防腐檢測能夠及時(shí)發(fā)現(xiàn)配件的腐蝕問題，采取有效的防腐措施，避免因腐蝕導(dǎo)致的配件失效，從而保障鐵路的安全運(yùn)行。同時(shí)，良好的防腐檢測可以延長配件的使用壽命，降低鐵路的維護(hù)成本。



總之，鐵路混凝土梁配件防腐檢測對保障鐵路安全、延長配件使用壽命具有重大意義。我們應(yīng)該高度重視防腐檢測工作，加大投入力度，提高檢測技術(shù)水平，確保鐵路的安全、高效運(yùn)行。
