塑料管道靜液壓試驗檢測及影響因素——塑料管道質量檢測

近年來，塑料管材已經逐漸取代了鍍鋅鋼管和鑄鐵管道在建筑領域中的應用，我國也出臺了很多標準規范，為塑料管道的正常使用和選擇提供了完善的技術保證。目前，應用于建筑、農田灌溉及市政工程等方面的管道都要求進行管材的靜液壓試驗，主要用于評價塑料管材的安全性和可靠性，但在這個試驗的過程中，需要考慮到各種因素的的影響，才能最大范圍內保證靜液壓試驗的準確性。

塑料管道靜液壓試驗
1、靜液壓試驗方法
通常，靜液壓試驗一般是將試驗所需的原材料在設定溫度下放入管道或管件的試樣中，以水為主要介質，施加一定的內壓，并根據內壓數值計算材料所能承受的應力，將試驗材料長期放置，直到材料損壞，然后掌握材料強度隨時間的變化。同時，記錄破壞類型和時間，然后對不同溫度下的時間和應力數據進行多元線性回歸處理。

2、塑料管道靜液壓試驗的基本原理
參照GB/T6111流體輸送用熱塑性塑料管道內壓阻力試驗方法，將試樣保存規定時間或狀態調節后，在規定的恒定靜液壓力下破壞試樣。在整個試驗過程中，試樣應保持在規定的恒溫環境中，可以是水(水-水試驗)、其他液體(水-液體試驗)或空氣(水-空氣試驗)。

塑料管材靜液壓試驗破壞類型
在靜液壓試驗過程中，管材發生的破壞類型主要有兩種，分別是韌性破壞和脆性破壞。

其中對于韌性破壞來說，是指管材在發生很大的變形之后出現的破損類型，一般為塑性的的變形，這種破壞形式在斷裂伸長率較大和樹脂彈性模量較小的管材中更容易發生。

脆性破壞主要表現在管材斷截面附近或在斷截面上，沒有明顯大的塑性變形。斷裂面形狀和斷裂能是區別脆性和韌性破壞最主要的指標。

塑料管材靜液壓試驗影響因素
1、尺寸測量的準確性
通過試驗標準分析得知，試樣的平均外徑及試樣自由長度部分壁厚的最小值是影響試驗壓力P的一個關鍵的因素。這兩個數值直接會影響到試驗壓力值的確定，從而影響到試驗的準確性。依據GB/T6111-2018《流體輸送用熱塑性塑料管材耐內壓性能的測定》，計算管材試驗壓力P的基本公式為：P=σ×2emin/（dem- emin）

式中：P是指計算出的試驗壓力；σ是指由試驗壓力引起的環向應力，按照GB/T13663.2-2018《給水用聚乙烯（PE）管道系統第2部分：管材》規定，在進行靜液壓強度試驗（20℃，100h）時，PE80環應力為10.0MPa，PE100環應力為12.0MPa；dem是指實際測量得到的管材試樣的平均外徑，單位為毫米；emin是指實際測量得到的管材試樣自由長度壁厚的最小值，單位為毫米。尺寸測量應GB/T8806-2008《塑料管道系統塑料部件尺寸的測定》來測量，這里要把握的是dem是實際測量得到的平均外徑，不是管材的公稱外徑。

為保證尺寸測量的準確度，在實際操作中要把握住以下幾點：
1）測量使用的游標卡尺精度至少為0.02mm、壁厚儀精度0.01mm；
2）測量器具、試樣的溫度和周圍環境的溫度均在（23±2）℃；
3）檢查試樣表面是否有影響尺寸測量的現象，如標志、合模線、氣泡或雜質；
4）尺寸測定是應距試樣的邊緣不小于25mm且最小壁厚測量時應測量密封接頭間的管材自由長度部分的最小壁厚。

2、儀器壓力系統的穩定性及壓力測量裝置的精度

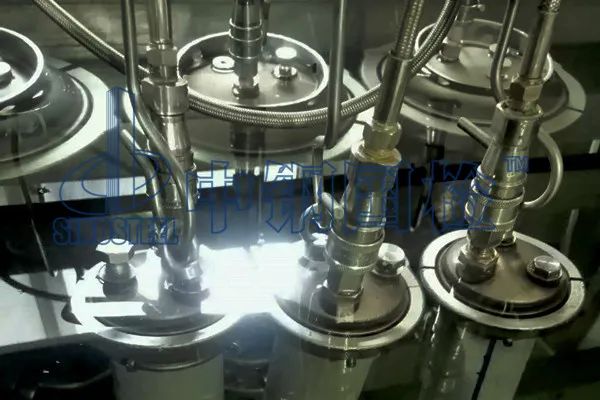

靜液壓試驗儀是靜液壓試驗完成的的重要硬件保證，儀器本身的壓力控制系統的穩定性及壓力測量裝置的精度對試驗的準確度至關重要。靜液壓試驗儀器的加壓加壓裝置應該能夠保證在整個試驗過程中持續并且均勻地向試樣施加試驗所需要的壓力，如果儀器加壓裝置的穩定性不夠，就可能造成試驗壓力的發生較大的偏差，從而導致檢測結果不準確。所以在國家標準中對儀器加壓裝置的壓力偏差做了明確規定，要求在試驗過程中的加壓裝置的壓力偏差應該保持在要求值的規定范圍內。

壓力測量裝置應能真實地反映試驗壓力值，以保證試驗壓力與規定壓力的一致性。如果測量裝置精度不夠，就有可能造成壓力測量裝置顯示的壓力值與實際試驗壓力值的不一致，從而導致試驗結果缺乏真實性，所以對靜液壓試驗儀的壓力測量裝置必須定期進行檢定以確保儀器的精度。

3、試樣狀態調節
高聚物的力學性能很大程度上與溫度相關，并且在聚合物發生聚集態轉變時表現特別突出。在試驗前對管材試樣進行狀態調節，就是為了實現試樣與狀態調節環境或溫度之間溫度和含濕量平衡狀態的再現，可見試驗前對管材試樣進行狀態調節是非常必要的。

在進行管材試樣狀態調節時，應擦除試樣表面存在的油漬、污漬以及其他污染物，以使試樣表面達到清潔干燥，然后按照規定的方法將密封接頭裝在試樣的兩端與其連接起來，并向試樣中注滿與試驗溫度接近的水。試樣調節時的水溫度不能超過試驗溫度5℃，試樣狀態調節時間應符合GB/T6111所規定的時間。

4、恒溫水浴的溫控精度以及溫度場的均勻性
管材靜液壓試驗的條件和塑料管道的使用條件是不一樣的，在一般情況下，靜液壓試驗的條件與塑料管道所具有的故障溫度以及故障壓力比較接近。如果受到的壓力比較大時，就會導致溫度的升高。由于溫度對靜液壓試驗結果的影響很大，因此必須使恒溫水浴的溫度偏差控制在標準范圍內，根據GB/T6111-2018《流體輸送用熱塑性塑料管道系統 耐內壓性能的測定》相關規定，當恒溫環境為液體時，平均溫差保持在±1℃，最大偏差為±2℃。在整個試驗過程中應始終保持試驗介質處于恒溫狀態。

5、密封接頭
在靜液壓試驗過程中，只有破壞發生在密封接頭不小于0.1倍自由長度之內才算有效試驗，才可以較為真實地表現塑料管材的質量。在GB/T6111-2018《流體輸送用熱塑性塑料管道系統 耐內壓性能的測定》中對管道的自由長度作了明確要求，當管材公稱外徑dn≤315mm時，每個試樣兩個密封接頭之間的自由長度Lo不應小于試樣外徑的三倍，但最小值不應小于250mm；當管道dn>315mm時，其最小自由長度Lo≥1000mm。

除此之外，在使用密封接頭與管材試樣進行連接前，一定要檢查密封接頭與試樣接觸的部位是否有尖銳的部分，并且要對銳邊進行修整，以避免試驗時由于尖銳部分產生的應力集中對試樣產生破壞，影響試驗結果的準確性。

結語
通過對GB/T6111-2018、GB/T8806-2008、GBT 13663.2-2018這些標準中的詳細規定進行分析，對靜液壓試驗檢測結果的因素有許多，例如尺寸測量的準確度、試樣狀態調節、靜液壓試驗儀所具有的精度、恒溫水浴所具有的溫控精度與溫度場的均勻性以及密封接頭等。

因此，在實際試驗工作中，一定要把保證測量準確度以及儀器設備的精度作為試驗的基礎性工作，嚴格按照標準中的技術要求進行試驗，進而保證靜液壓試驗的質量。
