室內(nèi)鋼結(jié)構(gòu)防火涂料質(zhì)量檢測具體檢測項目與方法

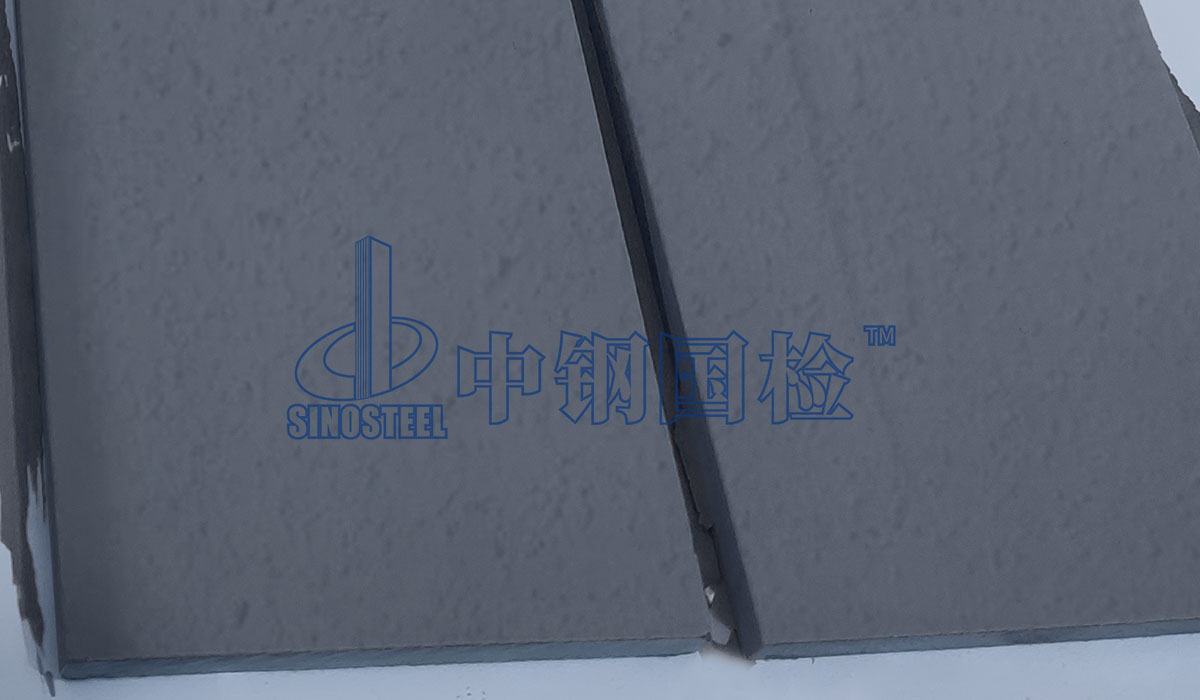

室內(nèi)鋼結(jié)構(gòu)防火涂料是用于建筑物室內(nèi)或隱蔽工程的鋼結(jié)構(gòu)表面的防火涂料，根據(jù)不同的特征可分為不同的類別，例如按照防火機理進行分類，可分為膨脹型鋼結(jié)構(gòu)防火涂料和非膨脹型鋼結(jié)構(gòu)防火涂料。



噴涂鋼結(jié)構(gòu)防火涂料能夠有效減輕火災(zāi)對于鋼結(jié)構(gòu)的破壞，盡可能延長鋼結(jié)構(gòu)到達臨界溫度的過程，為緊急情況下人員的疏散和消防救援爭取時間，以最大程度上減小因火情帶來的損失。

為獲取非法利益，很多假冒偽劣產(chǎn)品充斥市場，不僅嚴重擾亂了整體市場秩序，也給相關(guān)工程造成了嚴重的質(zhì)量安全問題，甚至因此引發(fā)事故，嚴重威脅人們的生命及財產(chǎn)安全。因此，為了把好質(zhì)量關(guān)，尤其須加強對室內(nèi)型鋼結(jié)構(gòu)防火涂料的質(zhì)量檢測，具體檢測可以通過以下項目指標進行。



在容器中的狀態(tài)

對于油漆與涂料類產(chǎn)品來說，檢驗其在容器中的狀態(tài)是最直觀判斷其外觀質(zhì)量的方法，是判斷其質(zhì)量的重要指標。通過用攪拌器攪拌容器內(nèi)的試樣，或者按規(guī)定的比例調(diào)配多組分涂料的試樣后，對其進行觀察，看其是否均勻，有無結(jié)塊。



干燥時間（表干）

按照規(guī)定的要求選取試件基材，并進行除銹，將基材制備成150mm×70mm×6mm尺寸的試件后進行涂覆和養(yǎng)護。用手指輕輕觸摸漆膜表面，如果輕觸感覺有些發(fā)黏，但并無漆粘在手上，則認為試樣已達到表面干燥的狀態(tài)。



初期干燥抗裂性

按照規(guī)定用量的底漆涂布于無石棉纖維水泥平板表面，并進行干燥處理，再將規(guī)定用量的中層漆涂布于底漆上面。完成后立即裝置于符合試驗要求的試驗儀器上面，使試板長度方向與氣流方向平行進行試驗，放置3h后取出試樣。在規(guī)定距離處目視垂直觀察試板是否有裂紋出現(xiàn)。



耐水性

用Q235鋼材為基材根據(jù)要求分別制作大小試件各一個，并將制作好的試件浸泡于盛有自來水的容器中。期間及時觀察并記錄小試件表面的防火涂料涂層外觀情況，直至達到規(guī)定時間。浸泡過的大試件經(jīng)養(yǎng)護干燥后，按要求裝置于試驗爐上，且爐內(nèi)溫度及壓力應(yīng)符合要求。按規(guī)定方法用熱電偶測量試件背火表面平均溫度，以測試試件隔熱效率并計算衰減量。



耐冷熱循環(huán)性

將制備好的大小兩個試件置于規(guī)定溫度的空氣中18h，然后將試件放入規(guī)定溫度的低溫箱中冷凍3h，然后將試件從低溫箱中取出并立即放入規(guī)定溫度的恒溫箱中3h。以上步驟視為1次循環(huán)，以此反復(fù)循環(huán)規(guī)定的次數(shù)，并在每一次循環(huán)結(jié)束時觀察并記錄小試件表面的防火涂料涂層外觀情況。大試件采用和耐水性相同的方法測試隔熱效率并計算衰減量。



粘接強度

按要求完成試件制作后，試件涂層中央規(guī)定面積內(nèi)均勻涂刷高粘結(jié)力的粘結(jié)劑，根據(jù)相應(yīng)步驟進行試件的粘結(jié)與處理。將處理好的試件安裝在試驗機上，沿試件底板垂直方向以規(guī)定速率施加拉力荷載，測得最大的拉伸荷載并根據(jù)5個試驗值情況計算粘結(jié)強度。



抗壓強度

按照規(guī)定步驟將拌合后的樣品制備成70.7mm×70.7mm×70.7mm的試件，并按要求進行養(yǎng)護和干燥處理。選定試件受壓面并用卡尺測量其邊長，然后受壓面向上將試件放在壓力試驗機上，試件的中心線與應(yīng)壓力機中心線重合。以規(guī)定速率均勻施加荷載至試件破壞，并記錄破壞時的最大荷載，進行結(jié)果計算。



干密度

在規(guī)定大小的金屬試模內(nèi)壁涂一薄層機油，將拌合后的涂料注入試模內(nèi)按要求完成試件制作。采用卡尺和電子天平測量試件的體積和質(zhì)量，根據(jù)測得數(shù)據(jù)計算出每一個試件的干密度，最終結(jié)果以5個試驗值中剔除粗大誤差后的平均值進行表示。



隔熱效率偏差

型式檢驗時，將按要求制備的試件進行隔熱效率試驗，將所得隔熱效率記為鋼結(jié)構(gòu)防火涂料的基準隔熱效率；出廠檢驗時，對按要求制作的“標準隔熱效率測定”用試件進行隔熱效率試驗，所得結(jié)果作為鋼結(jié)構(gòu)防火涂料的標準隔熱效率，根據(jù)相關(guān)公式計算隔熱效率偏差。



耐火性能

除以上理化性能項目外，室內(nèi)型鋼結(jié)構(gòu)防火涂料還應(yīng)進行耐火性能的檢測。做耐火性能試驗時，試件的基材、尺寸、涂層厚度等應(yīng)符合相關(guān)要求，且應(yīng)水平、簡支安裝在水平燃燒試驗爐上，使試件三面受火。普通鋼結(jié)構(gòu)防火涂料應(yīng)采用建筑纖維類火災(zāi)升溫條件，而特種鋼結(jié)構(gòu)防火涂料應(yīng)采用烴類火災(zāi)升溫條件，且爐內(nèi)溫度及壓力應(yīng)分別符合相關(guān)標準要求。



此外，還應(yīng)對其pH值進行檢測，膨脹型和非膨脹型均要求檢測結(jié)果應(yīng)大于等于7。為保證檢測的嚴謹性和科學(xué)性，取樣前應(yīng)檢查物料、容器和取樣點有無異?，F(xiàn)象，如果取樣中發(fā)現(xiàn)任何異?，F(xiàn)象，則應(yīng)在取樣報告中注明。



對于鋼結(jié)構(gòu)防火涂料質(zhì)量的控制是一項非常重要的工作，各方一定要嚴格把控各個環(huán)節(jié)，確保產(chǎn)品質(zhì)量符合相關(guān)要求。
