專業(yè)定量金相檢測，做好金屬材料質(zhì)量把關(guān)

定量金相是光學(xué)金相技術(shù)的一個重要的分支，是采用光學(xué)顯微鏡定量測定金屬顯微組織特征的方法。其基本特點(diǎn)就是把二維平面上測得的數(shù)據(jù)應(yīng)用統(tǒng)計學(xué)的基本關(guān)系式，經(jīng)過體視學(xué)的處理，獲得在三維空間中的顯微組織特征。



定量金相是為了精確地了解組織和性能之間的關(guān)系，需要找出金相組織和性能的定量關(guān)系。通常在顯微鏡上配置測微標(biāo)尺或其它簡單裝置便可進(jìn)行定量金相測定。定量金相常用于測定晶粒尺寸、多相合金各相的相對含量、第二相的尺寸、形狀、粒子間距等，是研究材料的顯微組織與性能之間定量關(guān)系的重要手段，具有越來越重要的作用。





定向金相就是用點(diǎn)、線、面和體積要素來定量的表明組織特征，測定方法包括：網(wǎng)格數(shù)點(diǎn)法、網(wǎng)格截線法、顯微鏡測微目鏡測定法、線段刻度測定法、圖像分析儀測定法等等。



網(wǎng)格數(shù)點(diǎn)法

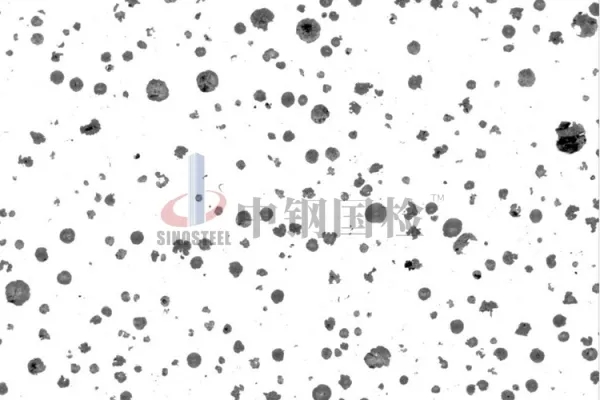

采用網(wǎng)格數(shù)點(diǎn)法對物相進(jìn)行測量，網(wǎng)格間距與待測物相間的距離接近。將網(wǎng)格覆蓋在待測圖像上，數(shù)出落在待測物相上的格點(diǎn)數(shù)。待測物相邊界上的格點(diǎn)，以1/2點(diǎn)計算。點(diǎn)百分?jǐn)?shù)為落在待測物相上的格點(diǎn)數(shù)與網(wǎng)格總格點(diǎn)數(shù)的百分比，然后按照公式計算待測物相體積百分?jǐn)?shù)。



網(wǎng)格截線法

采用網(wǎng)格截線法對物相進(jìn)行測量時，網(wǎng)格間距與待測物相間的距離接近。放大倍數(shù)的選擇應(yīng)以清晰地分辨待測物相的形貌和邊界為準(zhǔn)，并保證在此放大倍數(shù)下絕大多數(shù)待測物相的最小截距不小于測量網(wǎng)格的最小刻度。將網(wǎng)格覆蓋在待測圖像上，測出落在待測物相上的線段長。當(dāng)測量線段與待測物相邊界重合時，以重合線段的1/2計算。線百分?jǐn)?shù)為落在待測物相上的線段長與網(wǎng)格總線段長的百分比，按照公式計算計算待測物相體積百分?jǐn)?shù)。



顯微鏡測微目鏡測定法

采用可旋轉(zhuǎn)的顯微鏡測微目鏡直接在顯微鏡視場中對物相進(jìn)行測量。放大倍數(shù)滿足要求時，還應(yīng)保證在此放大倍數(shù)下絕大多數(shù)待測物相的最小截距不小于顯微鏡測微目鏡最小刻度。對于所有形態(tài)的待測物相，都需測量近似等分的八個角度上的待測物相所截割的線段長。當(dāng)測量線段與待測物相邊界重合時，以重合線段的1/2計算。按照公式分別計算線百分?jǐn)?shù)和待測物相體積百分?jǐn)?shù)。





線段刻度測定法

在待測圖像上畫出最小刻度為1mm的多角度線段或采用最小刻度為1mm的多角度線段工具對物相進(jìn)行測量。放大倍數(shù)在滿足要求時，還應(yīng)保證在此放大倍數(shù)下絕大多數(shù)待測物相的最小截距不小于測量工具最小刻度。然后測量近似等分的八個角度上的待測物相所截割的線段長。最終試驗(yàn)結(jié)果由公式計算得出。



圖像分析測定法

采用可實(shí)現(xiàn)自動化的圖像分析儀對物相進(jìn)行測量。侵蝕試樣要求待測物相襯度明顯且輪廓線清晰。在圖像分析軟件中打開待測圖像，加載標(biāo)尺。若圖像為灰度圖像，直接進(jìn)行闕值分割提取待測物相；若圖像為真彩色圖像，可直接進(jìn)行闕值分割提取待測物相，也可將圖像彩色灰度化后進(jìn)行闕值分割提取待測物相。自動測量待測物相面積百分?jǐn)?shù)，按照公式計算待測物相體積百分?jǐn)?shù)。





以上簡單地闡述了測定定向金相的方法，可以根據(jù)自己的實(shí)際需求選擇合適的方法，但要注意網(wǎng)格數(shù)點(diǎn)法僅適用于形態(tài)近似等軸狀物相的含量測定，其他方法適用于所有形態(tài)物相的含量測定。
