壓漿密實度檢測詳解，助力橋梁工程檢測

我國橋梁工程建設發展迅速，預應力混凝土梁已在我國橋梁建設中占據主導地位。后張法預應力混凝土技術因其結構輕型化、跨越能力大、可有效避免混凝土開裂以及方便使用曲線配筋、受力結構合理等優點而得到廣泛應用，其中孔道壓漿是后張法預應力混凝土結構施工中的關鍵工序之一。



檢測的必要性

孔道壓漿在后張法預應力混凝土結構中有著不可替代的作用，其主要作用有三點：

1、保護預應力筋不外漏而遭銹蝕；

2、與預應力筋混凝土有良好的粘結，共同受力；

3、消除混凝土結構在反復荷載作用下應力變化對錨具的疲勞損壞。



受材料、施工工藝、人員操作等諸多方面的影響，常出現壓漿不密實的情況?？椎拦酀{不實，使得預應力鋼材無法得到更好的保護，水和空氣的進入易使預應力鋼材發生銹蝕，銹蝕嚴重時甚至會導致預應力鋼材的斷裂，極大地影響結構物的耐久性和安全性；另一方面，通過灌漿握裹鋼材來將預加應力傳遞給混凝土結構的作用將有所削弱，使預應力鋼材上的力不能均勻傳到結構物中，從而影響工程結構的承載能力、抗裂性能和使用壽命。此外，孔道壓漿不密實還會給工程結構造成其他方面的負面影響，因此，加強對壓漿密實度的檢測十分必要。





檢測方法

壓漿密實度是評價預應力孔道壓漿質量的重要指標，對于壓漿密實度的檢測有多種方法，每種方法也都有其各自的優勢及局限性。

1、沖擊回波法：應力波（P波）頻率低、波長較長、有較強的穿透能力，定位檢測測試耗時較長；

2、超聲波法：指向性好，檢測參數多樣化，受內部鋼筋網影響較大；

3、探地雷達法：采樣頻率高、對結構無損傷，但不宜用于金屬波紋管的質量檢測；

4、紅外熱成像法：響應快、操作簡單，但檢測環境要求嚴格且檢測深度受限；

5、x-射線法：指向性好、結果較直觀，但成本較高且有害人體健康；

6、鉆芯法：直觀、可靠，但會對結構造成損壞。

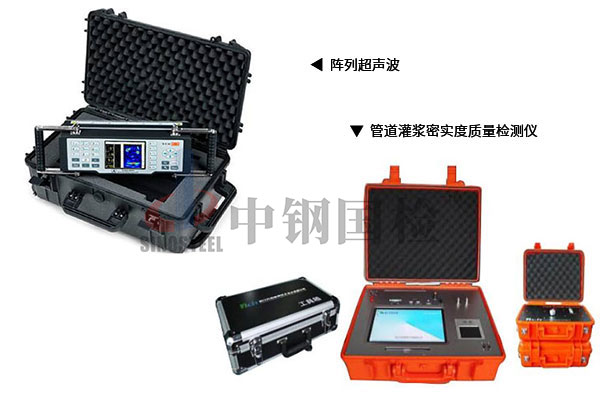

其中，沖擊回波法是目前普遍采用的方法，對應檢測設備有陣列超聲波（管道定位）、管道灌漿密實度質量檢測儀（管道灌漿質量定位/定性檢測）等。





檢測依據

鐵路橋梁、公路橋梁等領域相關行業標準、團體標準及許多地方標準中對于壓漿密實度質量檢測均有涉及，包括但不限于以下標準規范：



1、《鐵路工程混凝土實體質量檢測技術規程》（TB 10433-2023）；

2、《橋梁混凝土結構無損檢測技術規程》（T/CECS G:J50-01-2019）；

3、《沖擊回波法檢測混凝土缺陷技術規程》（JGJ/T 411-2017）；

4、《公路工程質量檢驗評定標準》（JTG F80/1-2017）；

5、《水工混凝土結構缺陷檢測技術規程》（SL713-2015）；

6、《橋梁預應力孔道壓漿密實度檢測規程》（DB36∕T 1197-2019）；

7、《橋梁預應力孔道壓漿密實性無損檢測技術規程》（DB15/T 1931-2020）；

8、《橋梁預應力孔道注漿密實度無損檢測技術規程》（DB14/T 1109-2015）；

9、《橋梁預應力管道注漿密實度檢測技術規程》（DB53/T 811-2016）；

10、《橋梁預應力孔道注漿密實質量檢測技術規程》（DB13/T 2480-2017）；

11、《公路橋梁預應力施工質量檢測評定技術規程》（DB35/T 1638-2017）；

12、《公路橋梁后張法預應力施工技術規范》（DB33/T 2154-2018）。



檢測原理

不同的檢測方法，其工作原理不同，在此僅以沖擊回波法為例進行闡述。

1、定位檢測

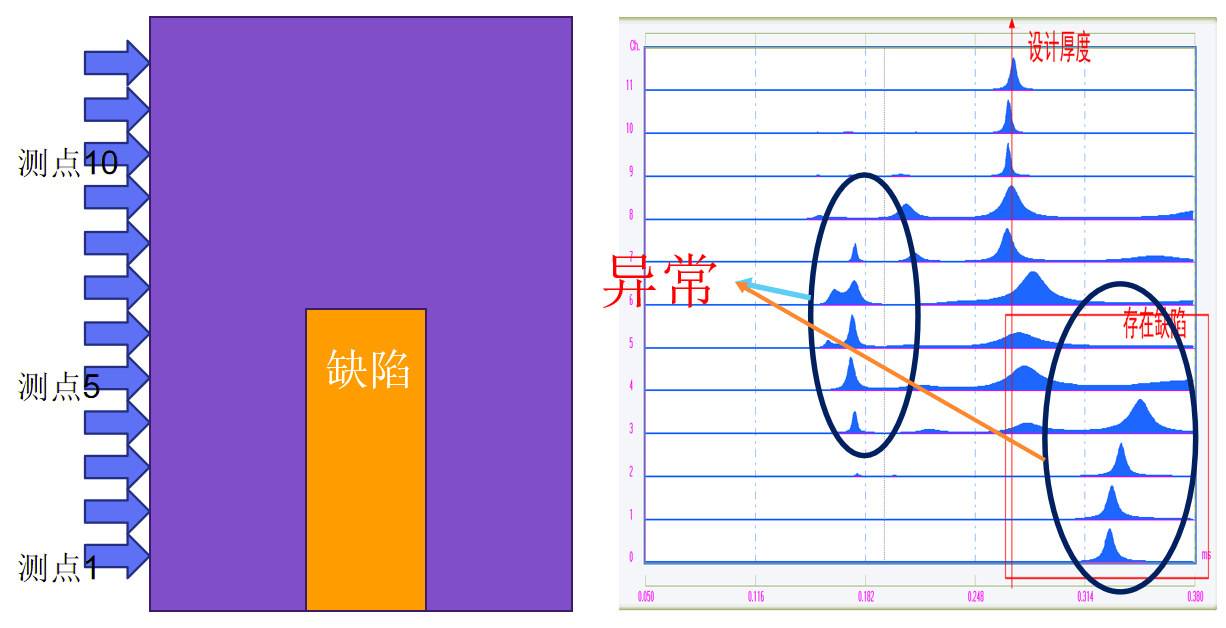

沿著波紋管走向對管道的壓漿情況以掃描的形式連續測試（激振和受信），通過反射信號的特性測試管道內灌漿的狀況。

當管道灌漿存在缺陷時：（1）激振的彈性波在缺陷處會產生反射；（2）激振的彈性波從梁底部反射回來所用的時間比灌漿密實的地方長，即用實際梁厚計算的等效波速慢。





2、定性檢測（全長波速法）

孔道壓漿密實度較高，能量在傳播過程中逸散的越多，衰減大，振幅比小。反之，若孔道壓漿密實度較低，則能量在傳播過程逸散較少，衰減小、振幅比大。



檢測案例

中鋼國檢在對某公路預制箱梁縱向預應力管道密實質量進行檢測時，通過對預制箱梁縱向預應力管道進行定位檢測，對管道內部灌漿質量進行排查，采集數據圖像發現異常。

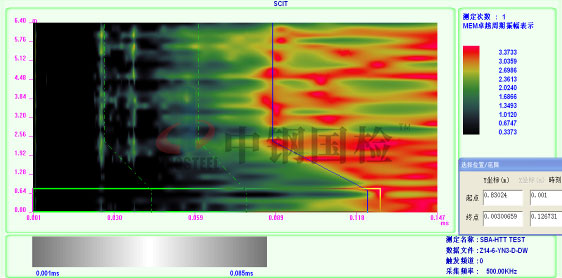

采集數據分析云圖



通過對存疑位置進行開孔驗證，發現確實存在壓漿不密實的情況，為客戶后期修補（二次注漿）提供準確的位置信息。

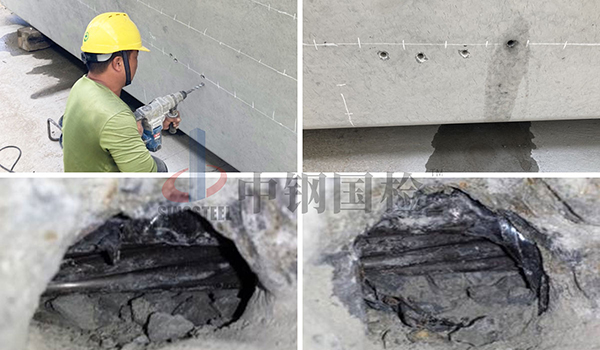

現場開孔驗證圖



結語

壓漿密實度檢測是一項科學而嚴謹的工作，在具體檢測中除了依賴于設備，還與檢測技術人員的經驗和判斷密切相關，在實際檢測中應根據工程實際選擇合適的方法進行檢測，以及時發現可能存在的問題，確保壓漿工程的可靠性。
